Mini PLC Via Rs232

Questo modulo costruito per un’esigenza di passare delle informazioni su delle macchine e dalle macchine , con degli ingressi e uscite standard in comunicazione con un software via rs232, semplice da realizzare e utile per lavori spicci.

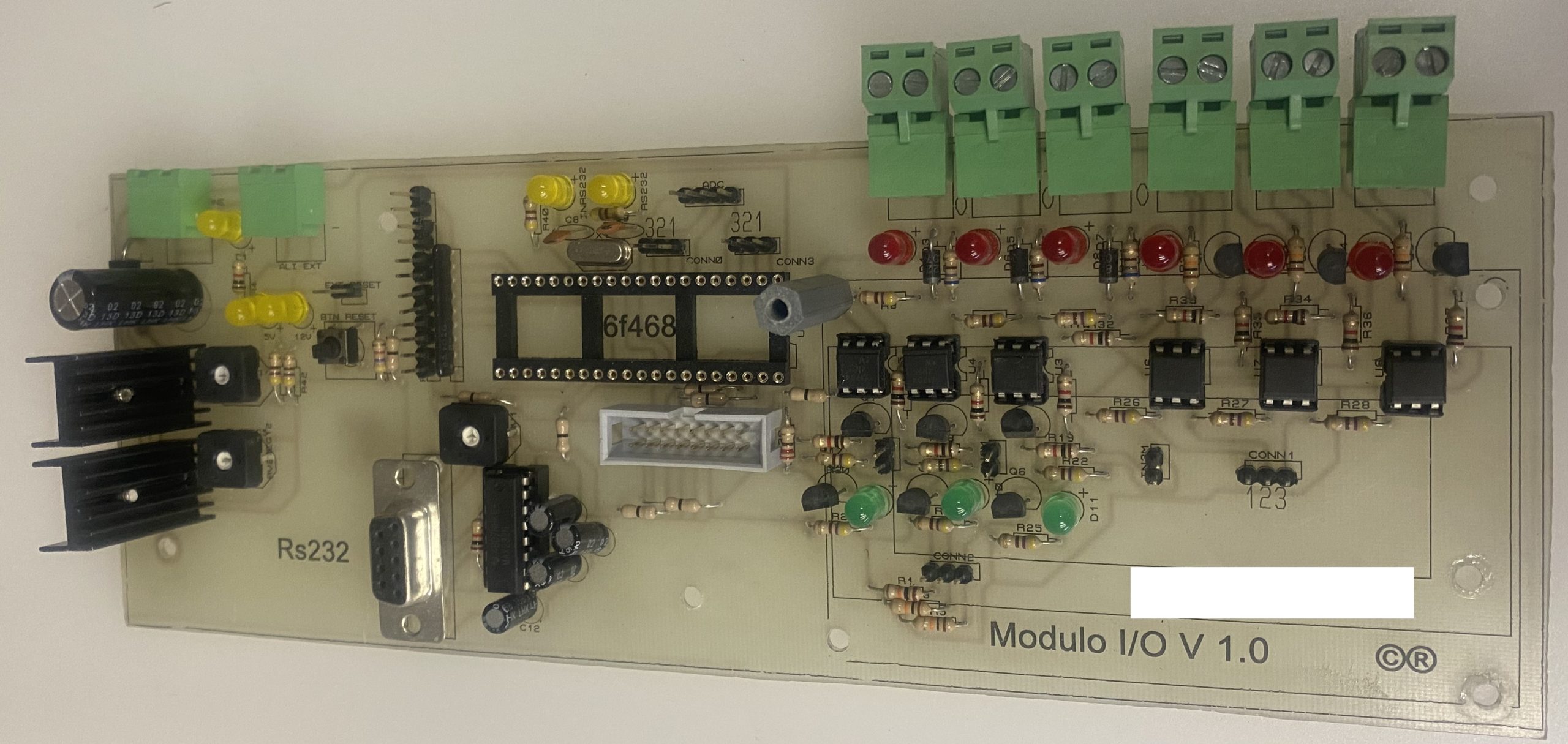

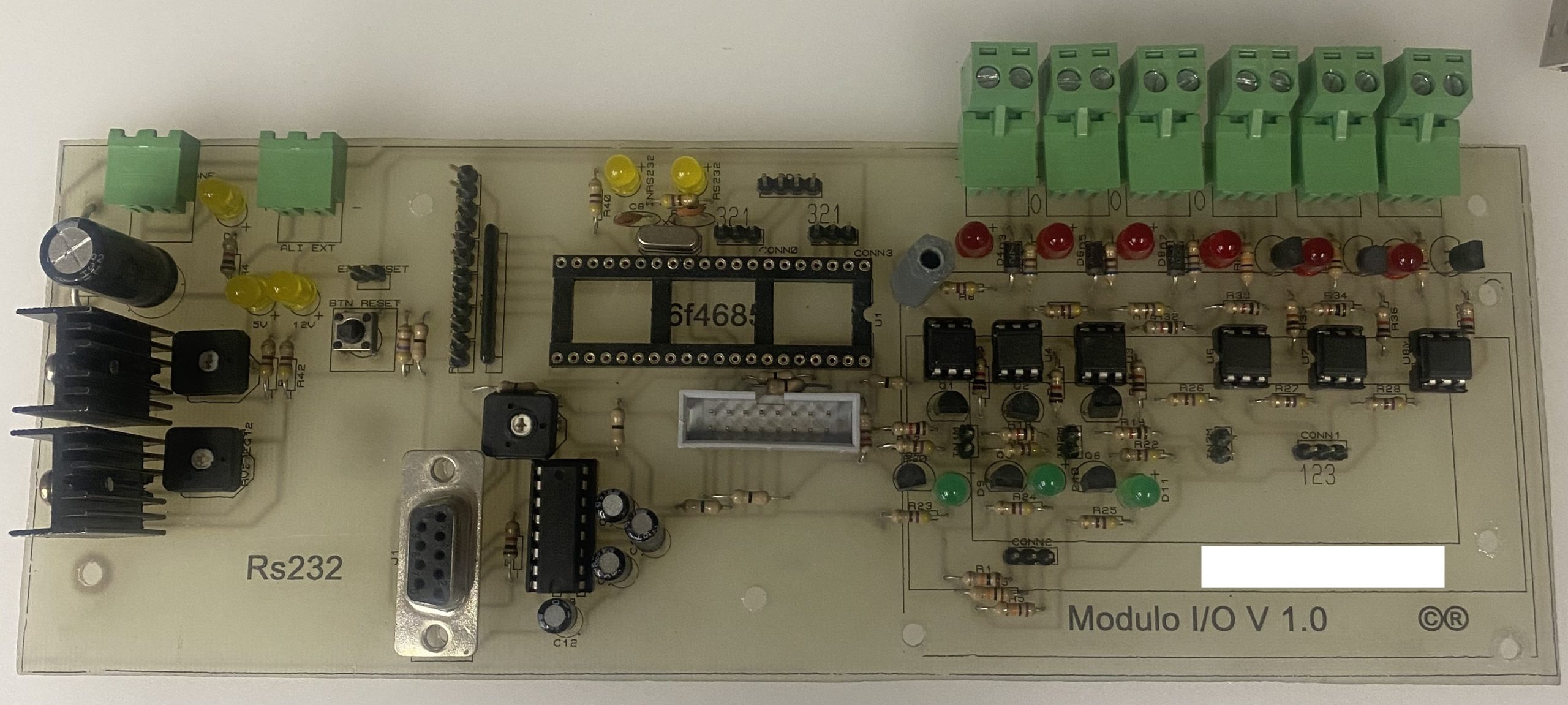

La foto illustra il finale

Questo circuito è composto da una Pic4685 un ingresso 24 volt dc di cui 2 stabilizzatori un 7812 per l’alimentazione degli ingressi e ovviamente un 7805 per l’alimentazione della pic e della rs232 nonchè il display e vari pulsanti.

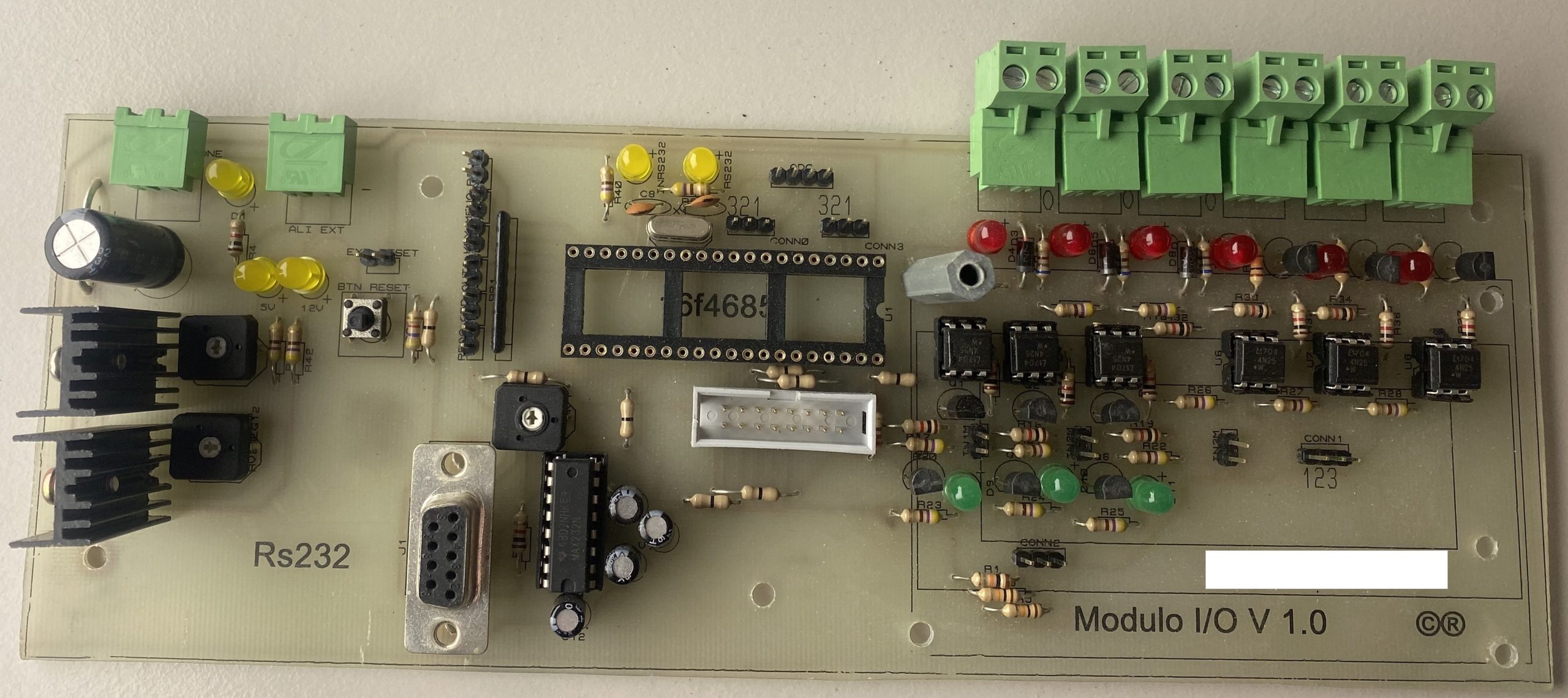

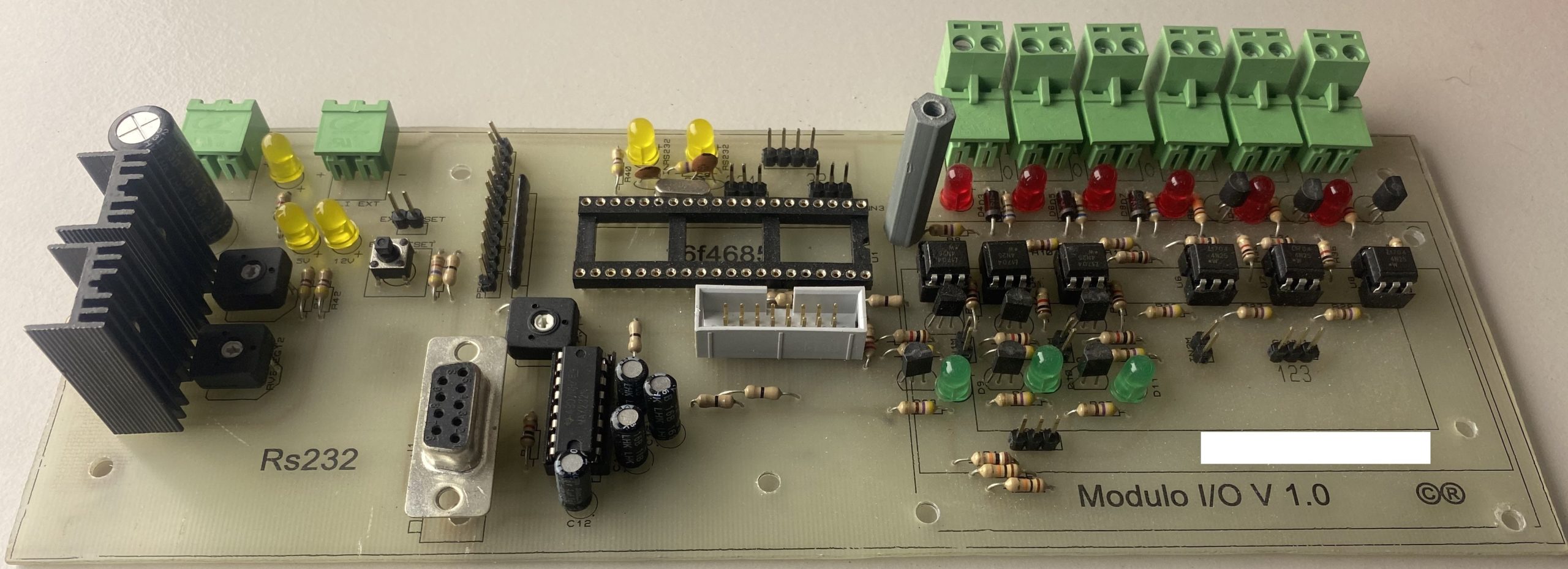

in queste foto non c’è collegato il display e la pic oltre alle varie connessioni dei vari pulsanti.

per gli ingressi son stati usati degli 4n25 dei fotodiodi/optoisolanti per evitare di avere gli ingressi direttamente sulla pic, l’intefaccia è consigliato di bypassarla con dei relè a 12 volt cosi da evitare l’uscita 12 su linee esterne lunghe e pericolose.

Ho usato questa pic per la sua flash di ben 96kb cosi da avere o ampliare il suo firmware in futuro.

allego datasheet della pic.

allego datasheet dell’integrato optoisolato 4n25

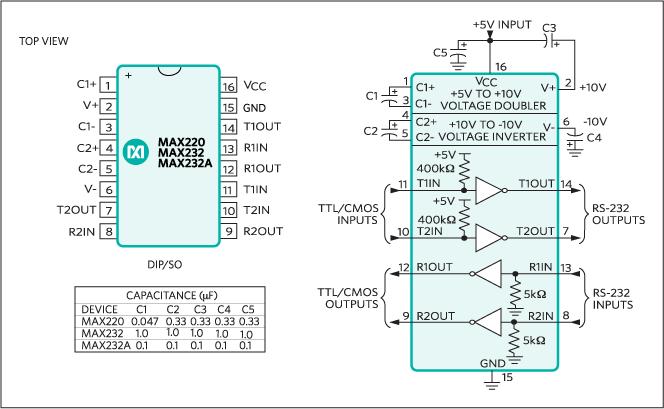

Qui allego datasheet del Max232 per la comunicazione tra l’uart della pic e la porta seriale collegabile sia verso un pc fisico oppure attraverso dei moduli rs232/lan cosi da avere la comunicazione a distanza tramite la rete.

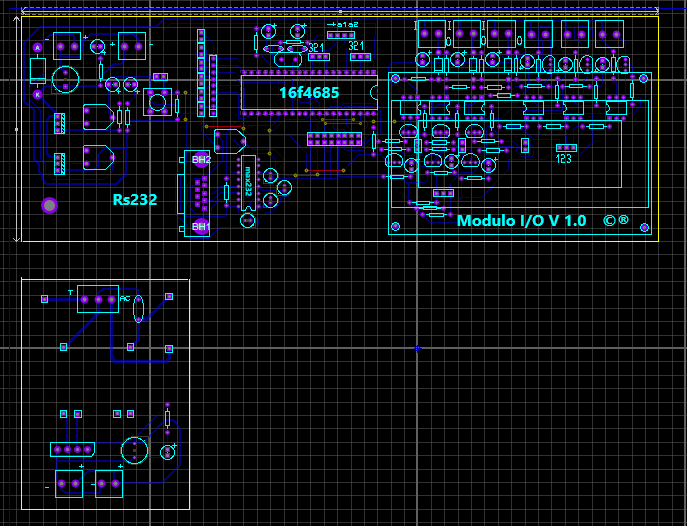

Qui allego il file rar con il progetto schematico in proteus professional.

Per chi fosse interessato posso mandare il firmware con varie opzioni oppure guardando lo schema non è difficile capire gli ingressi e uscite , come ad esempio i collegamenti del display.

Essendo un progetto per una ditta non posso dare il firmware proprietario ma posso illustrarvi come farne o crearne uno vostro , anche il software progettato in c# che comanda il modulo anche questo non posso divulgarlo ma posso sempre illustravi come farne uno come il marchio e le sigle son state rimosse per questa mini example.

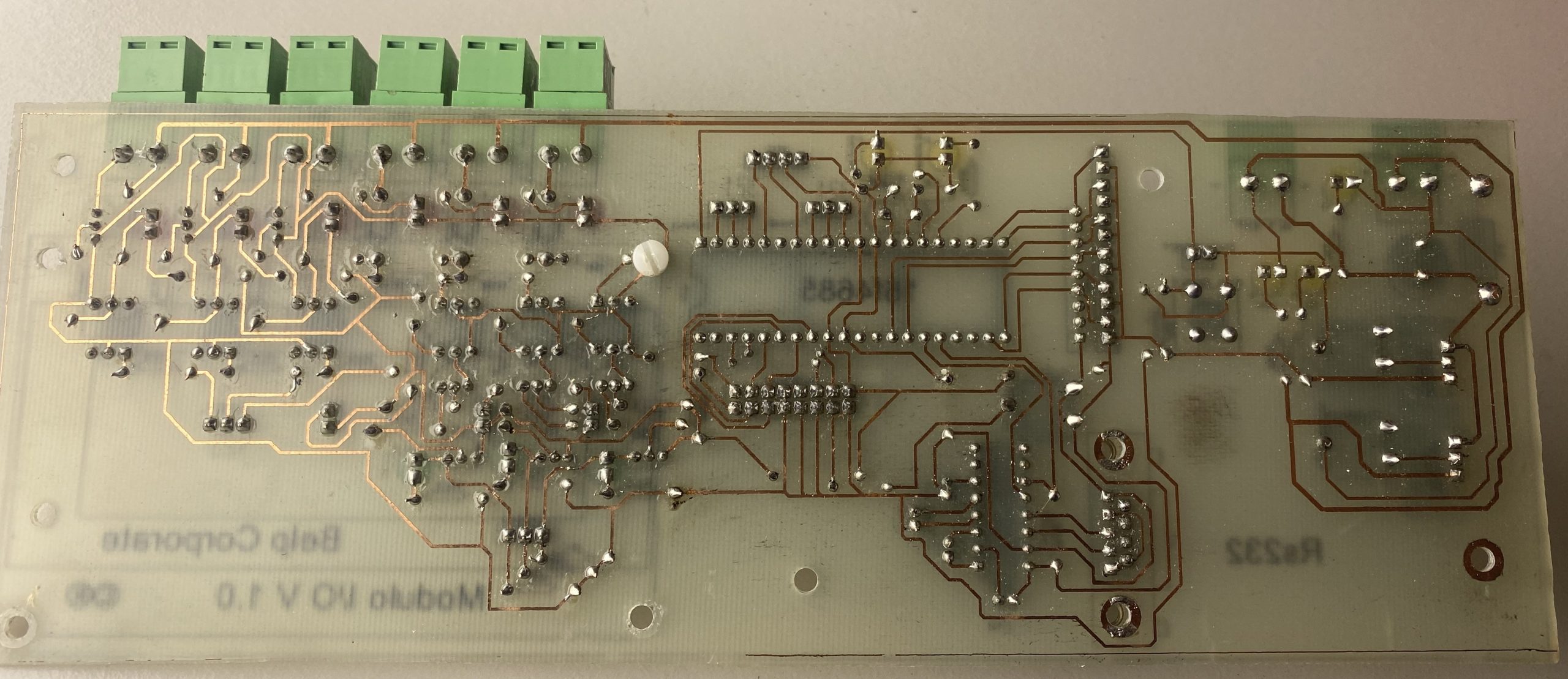

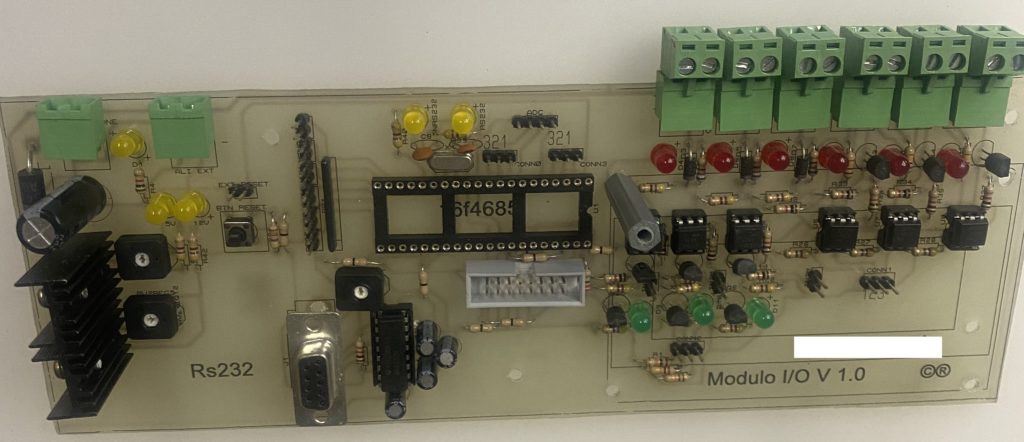

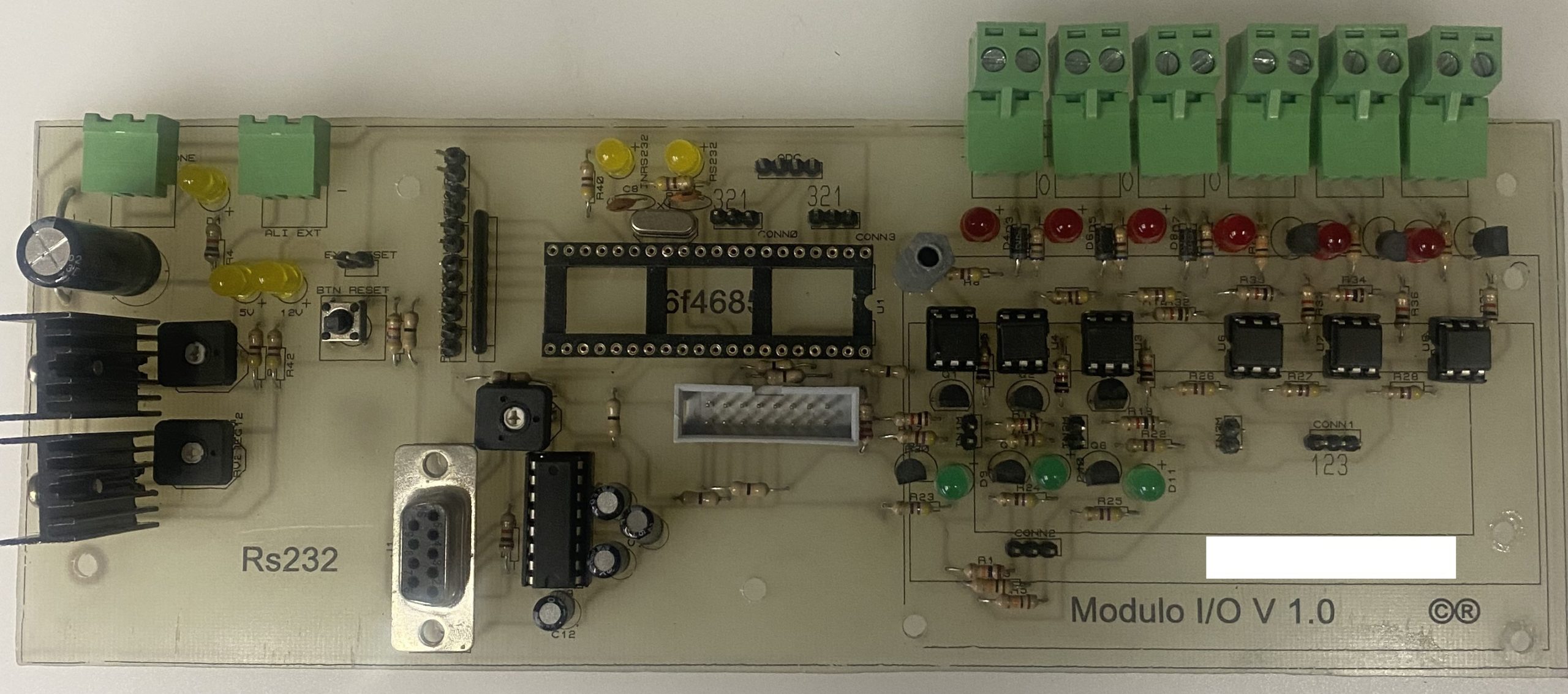

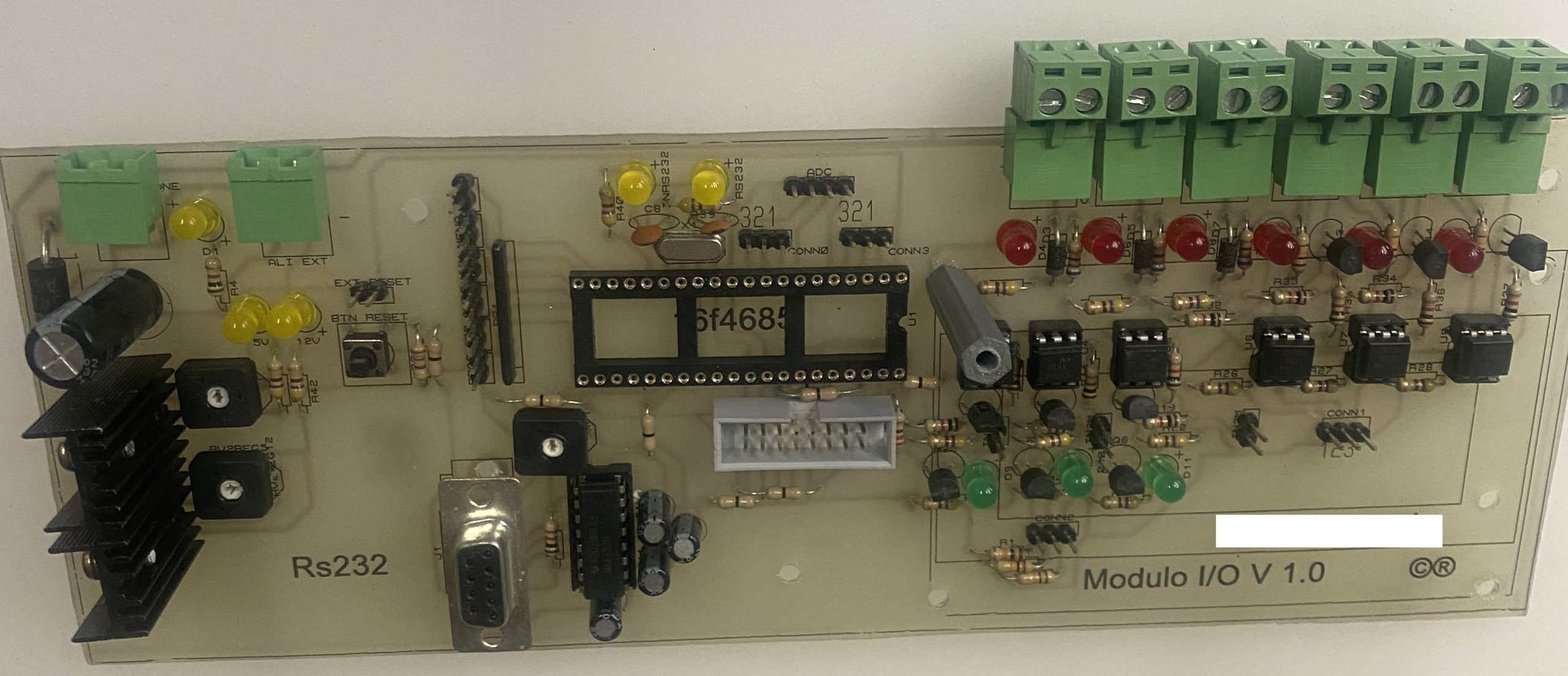

e qua alcune foto del progetto

Se volete spiegazioni o avete suggerimenti scrivetemi pure.
