Questo semplice circuito su barra din serve per rilevare i kwa consumati semplicemente dando in uscita un impulso ogni kwa, con 3 sonde amperometriche, composto da una pic 18f4685 alimentato a 24 volt dc, con la possibilità di modificare l’accumulo dei kwa tramite appositi jumper.
La programmazione del firmware è solo tramite in-circuit e ha anche la possibilità opzionale di inviare dati istantanei tramite l’uart , da interfacciare con apposito modulo.

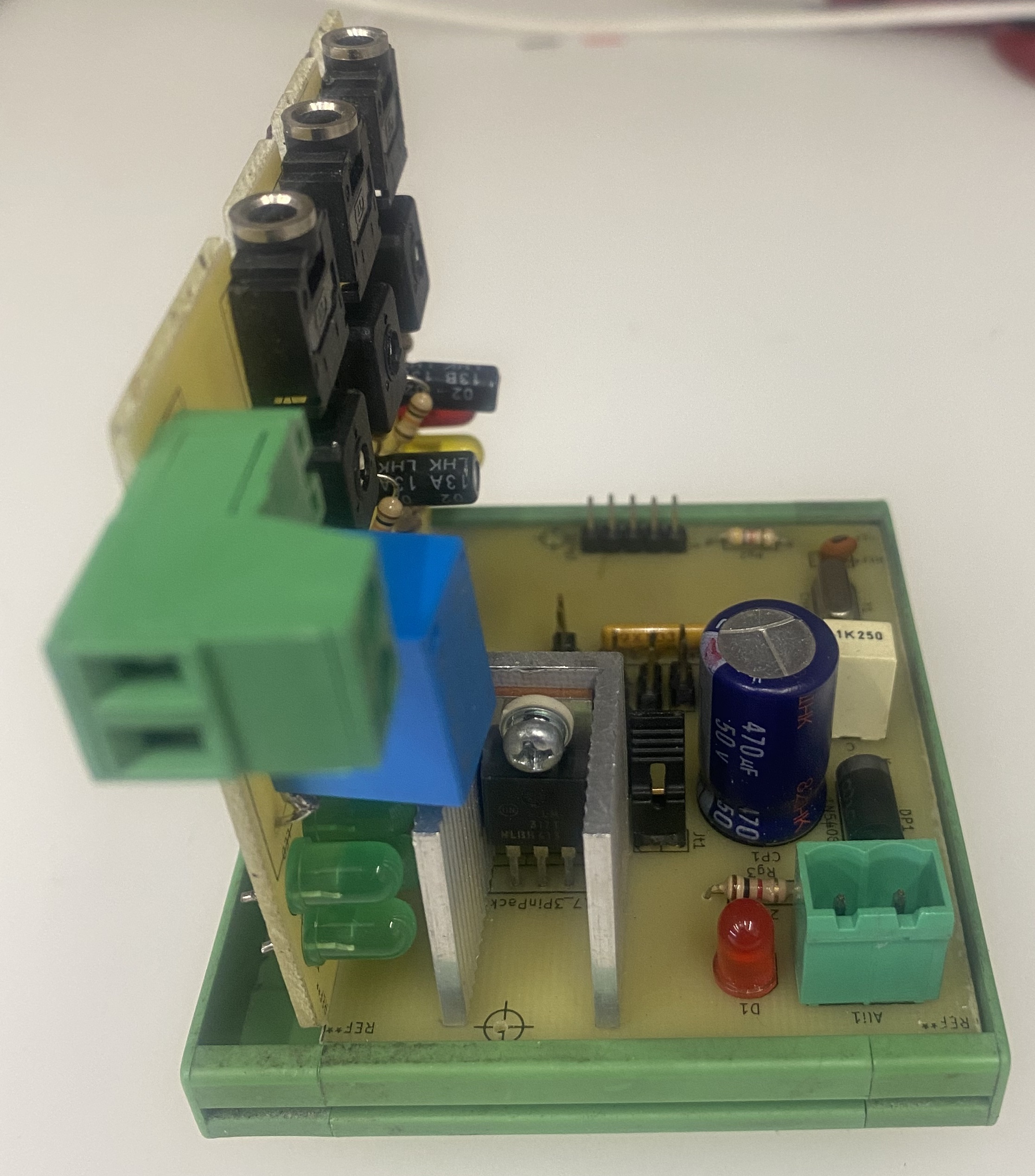

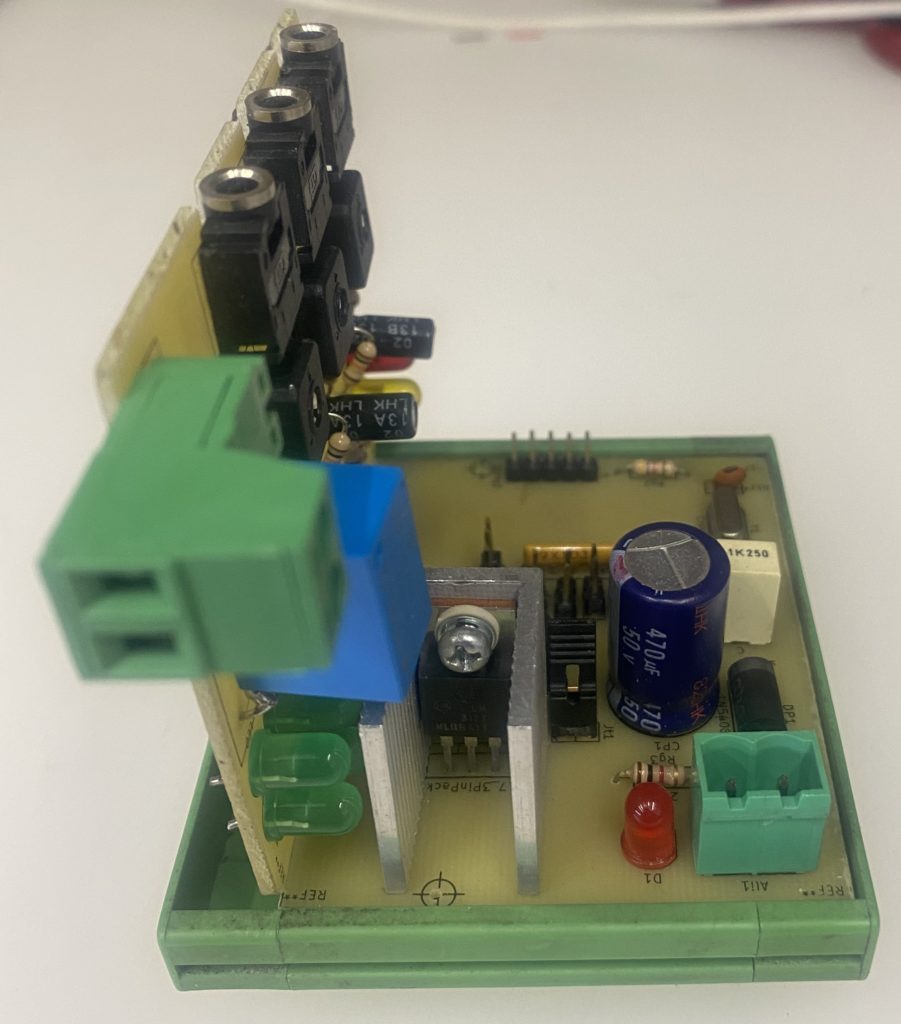

Questa è la foto del circuito finito.

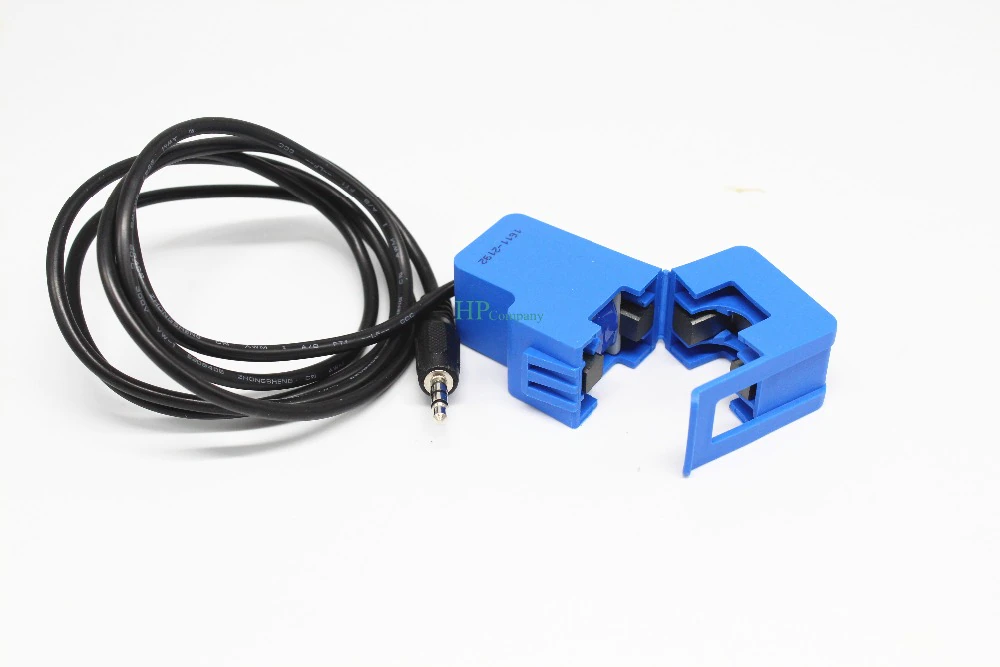

Le sonde che ho usato sono economiche e funzionano abbastanza bene an un buon margine di errore e an un buon amperaggio di lettura, sono le sonde SCT-013-030 si possono trovare da 10-20-30-50-100 AMPERE , sono sonde che partono da circa 5 € a salire sono economiche e comode avendo un attacco non invasivo, si aprono e si collegano al cavo da rilevare.
Qui allego il datasheet della pic

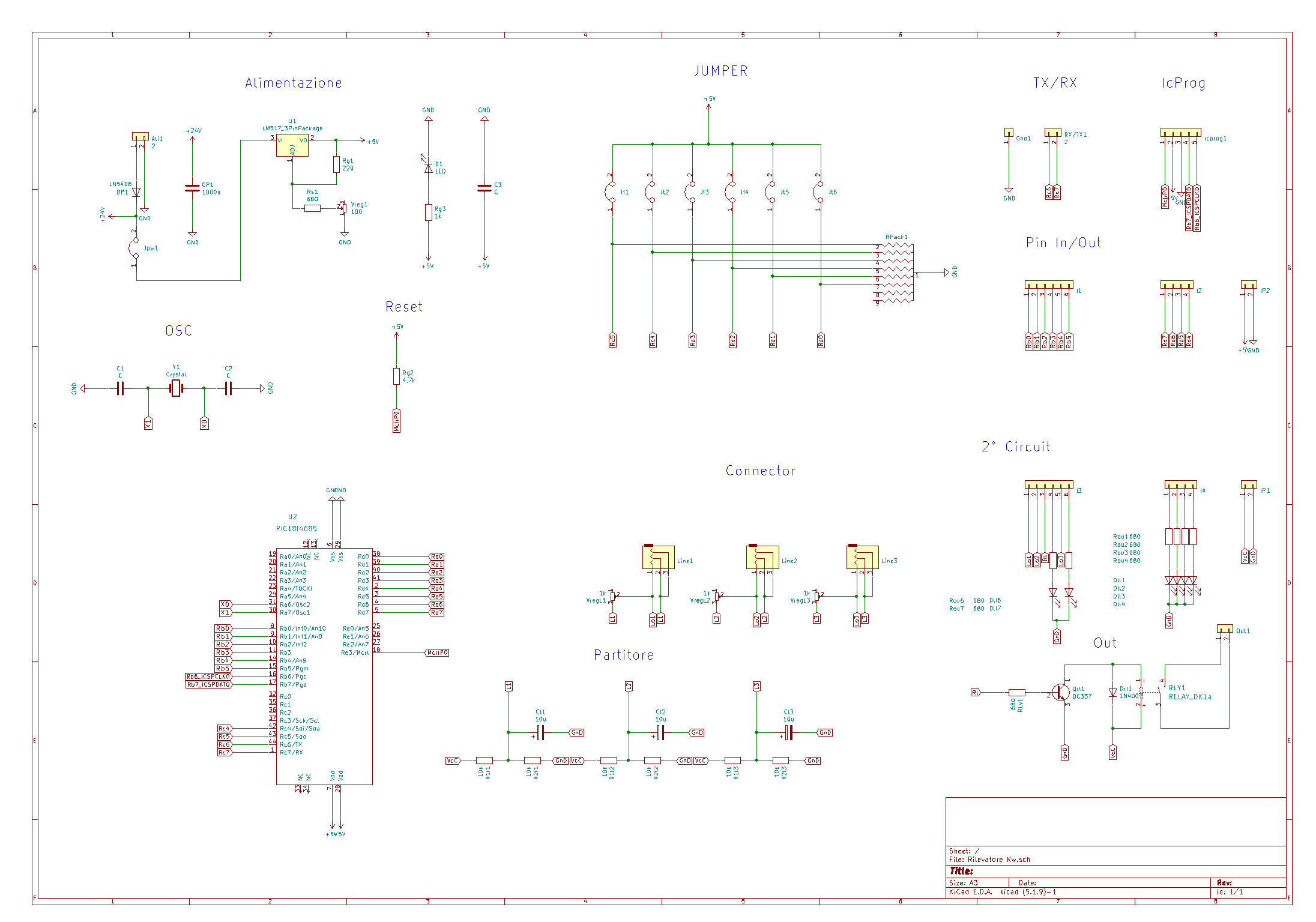

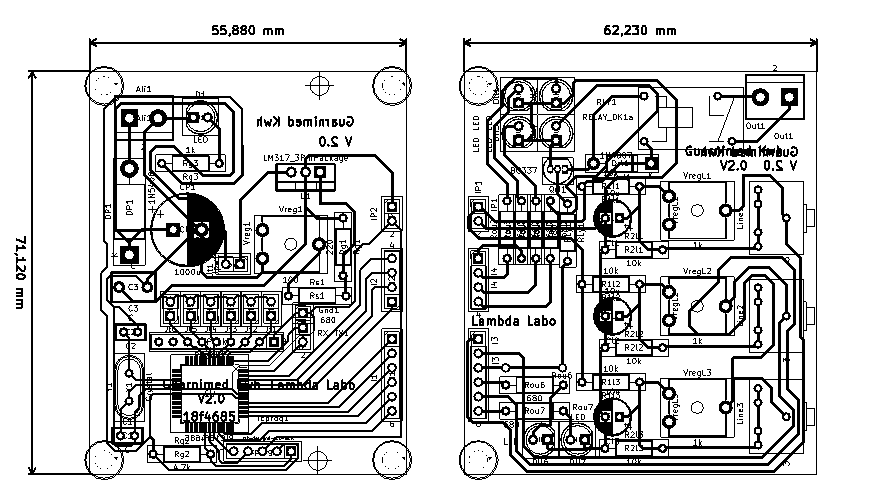

E qui allego il file di progetto con gli schemi progettati con kicad

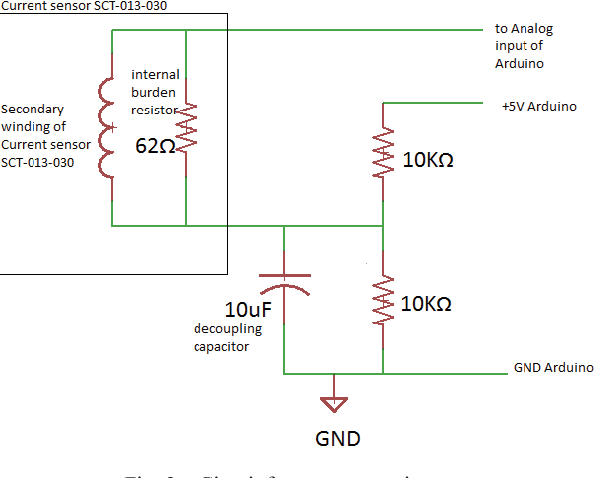

questo è un tipico collegamento della sonda st-013

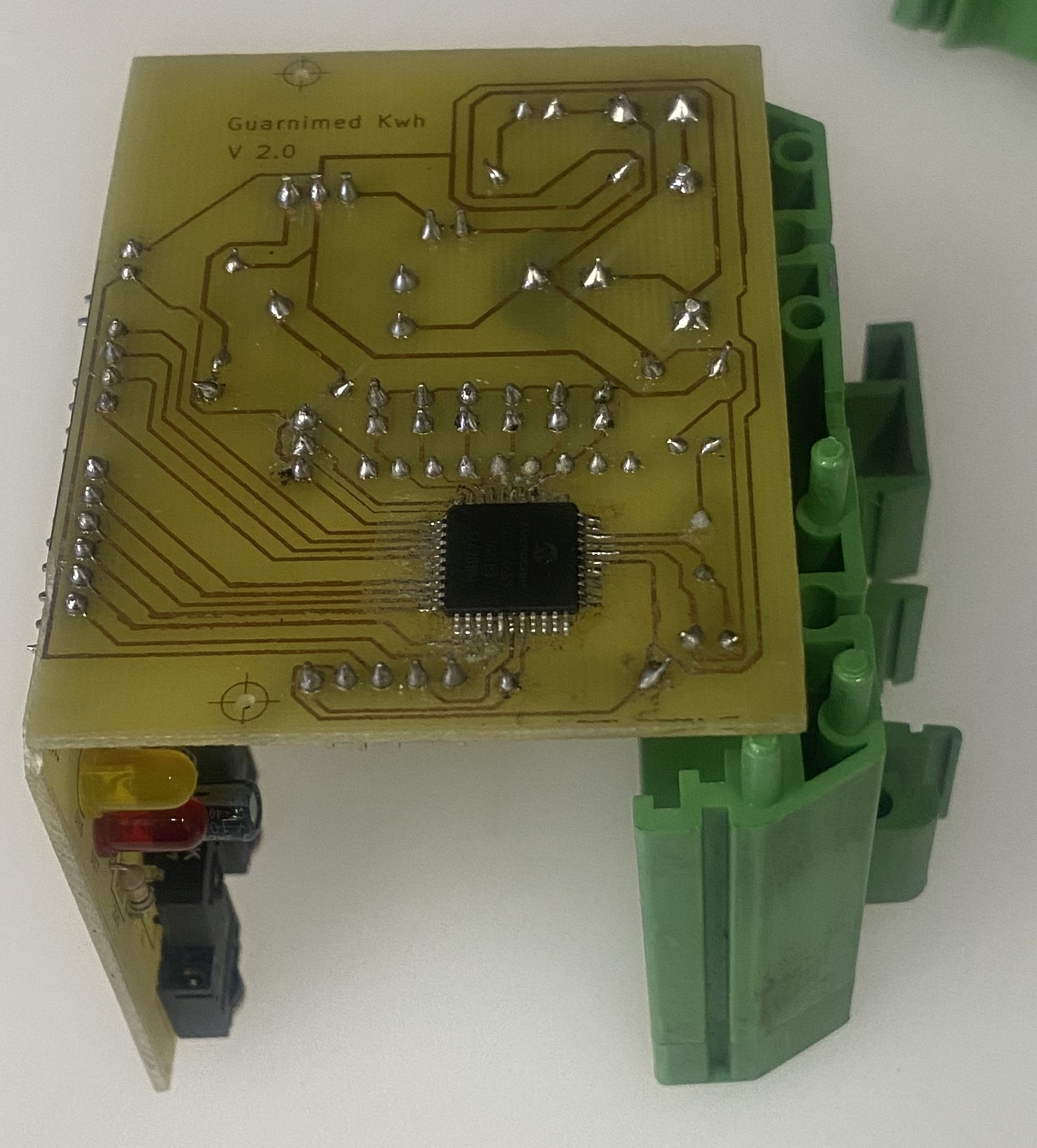

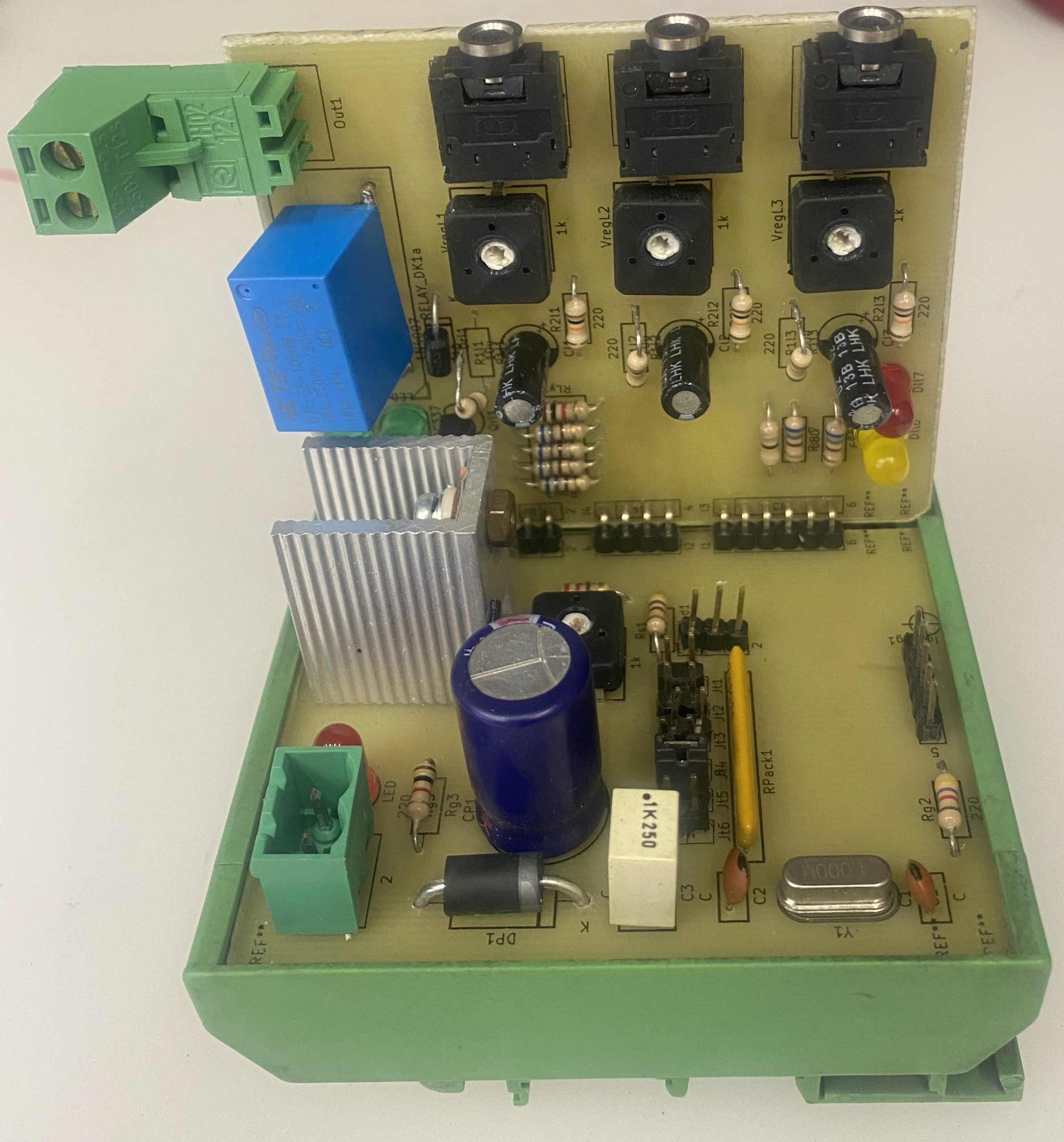

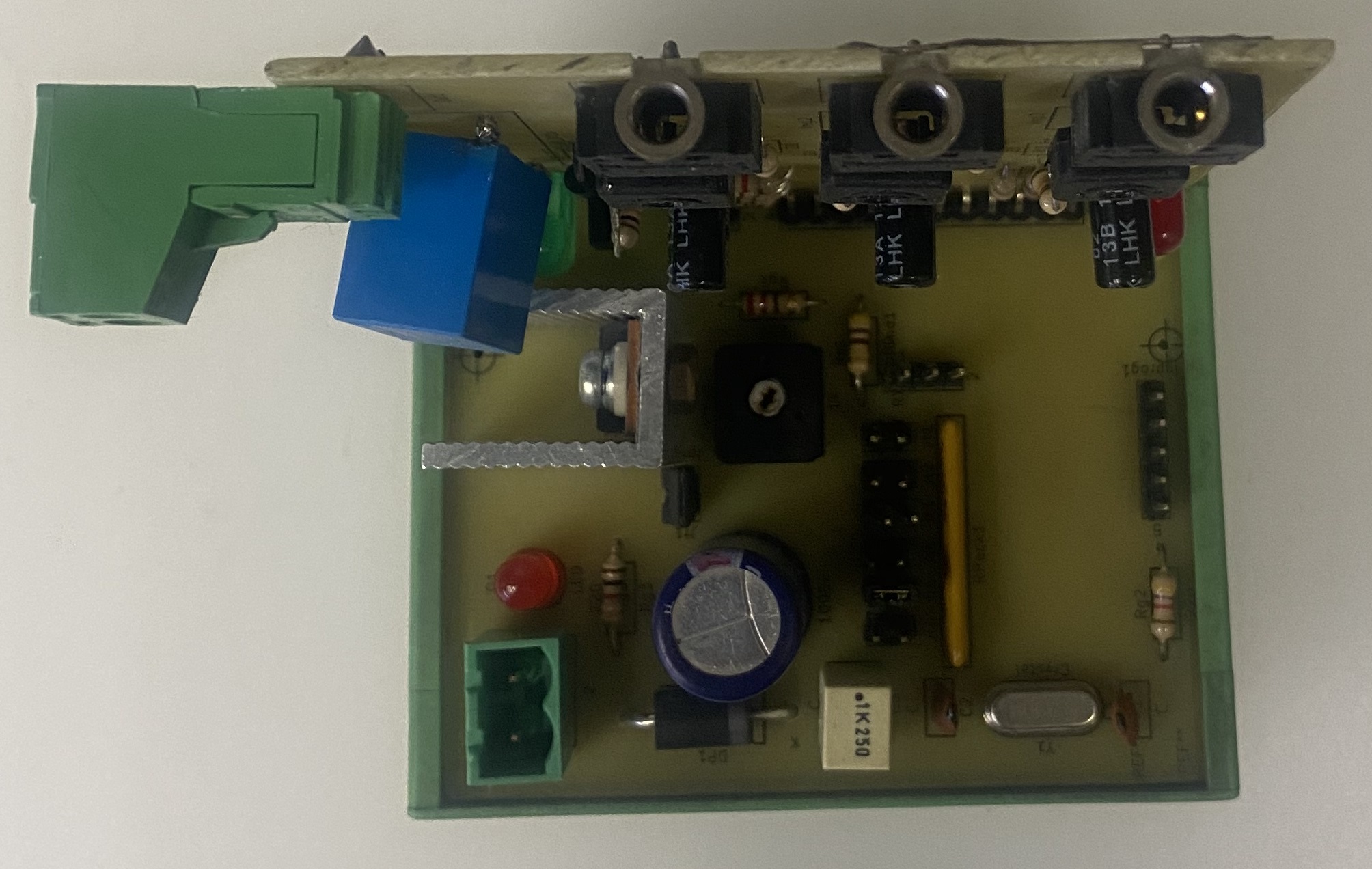

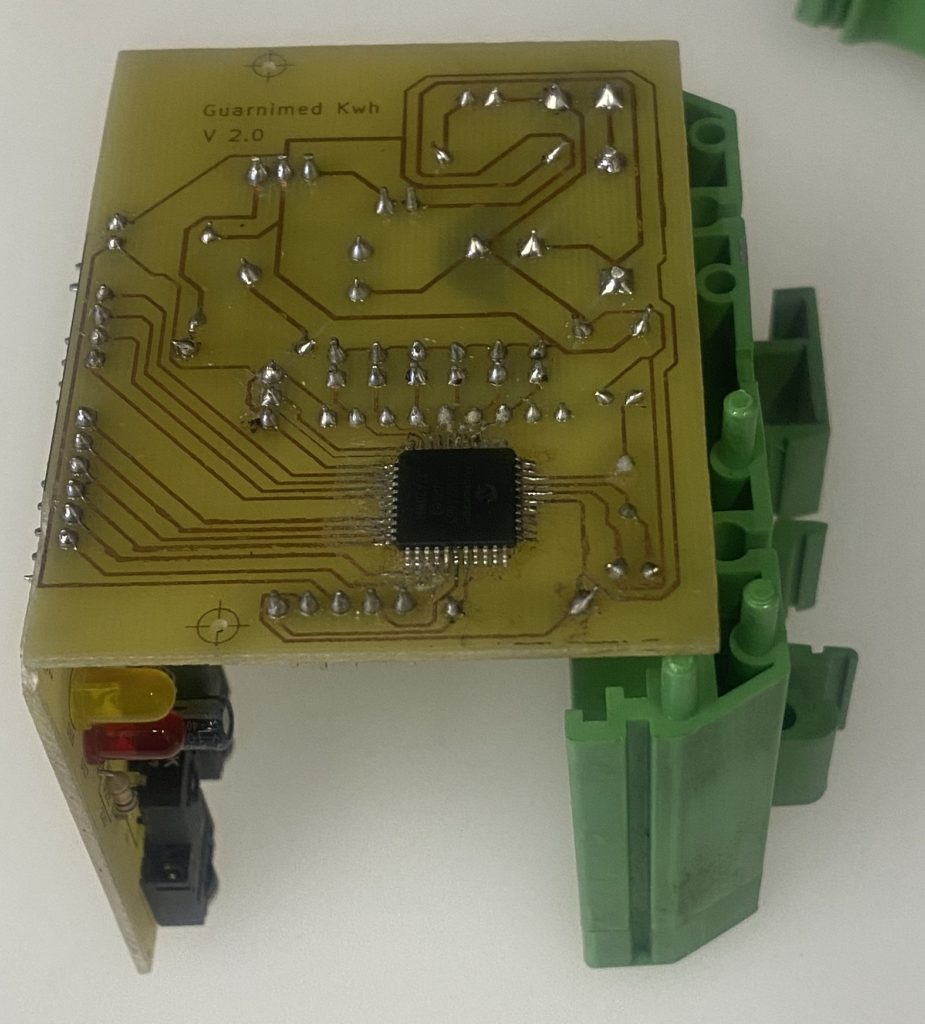

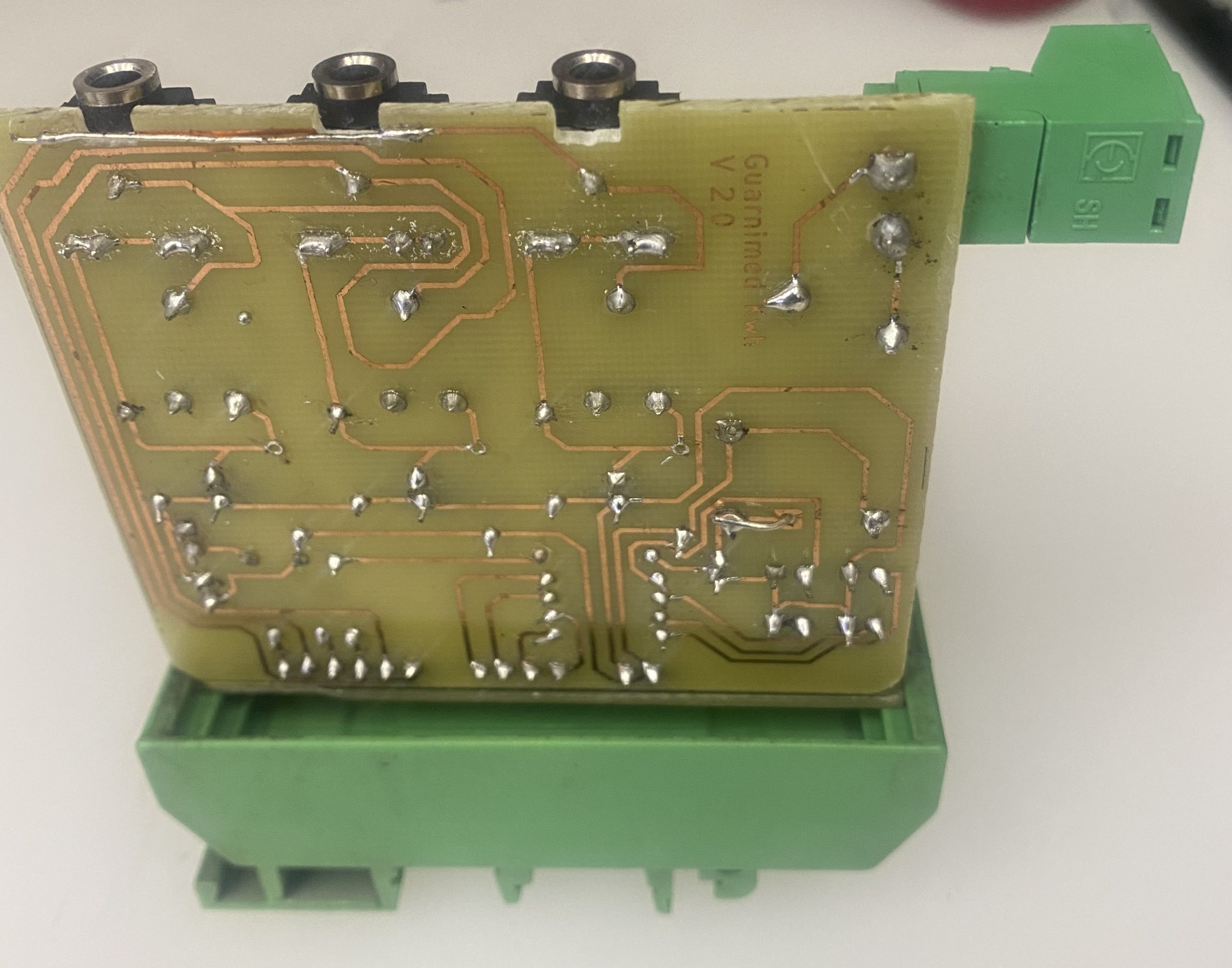

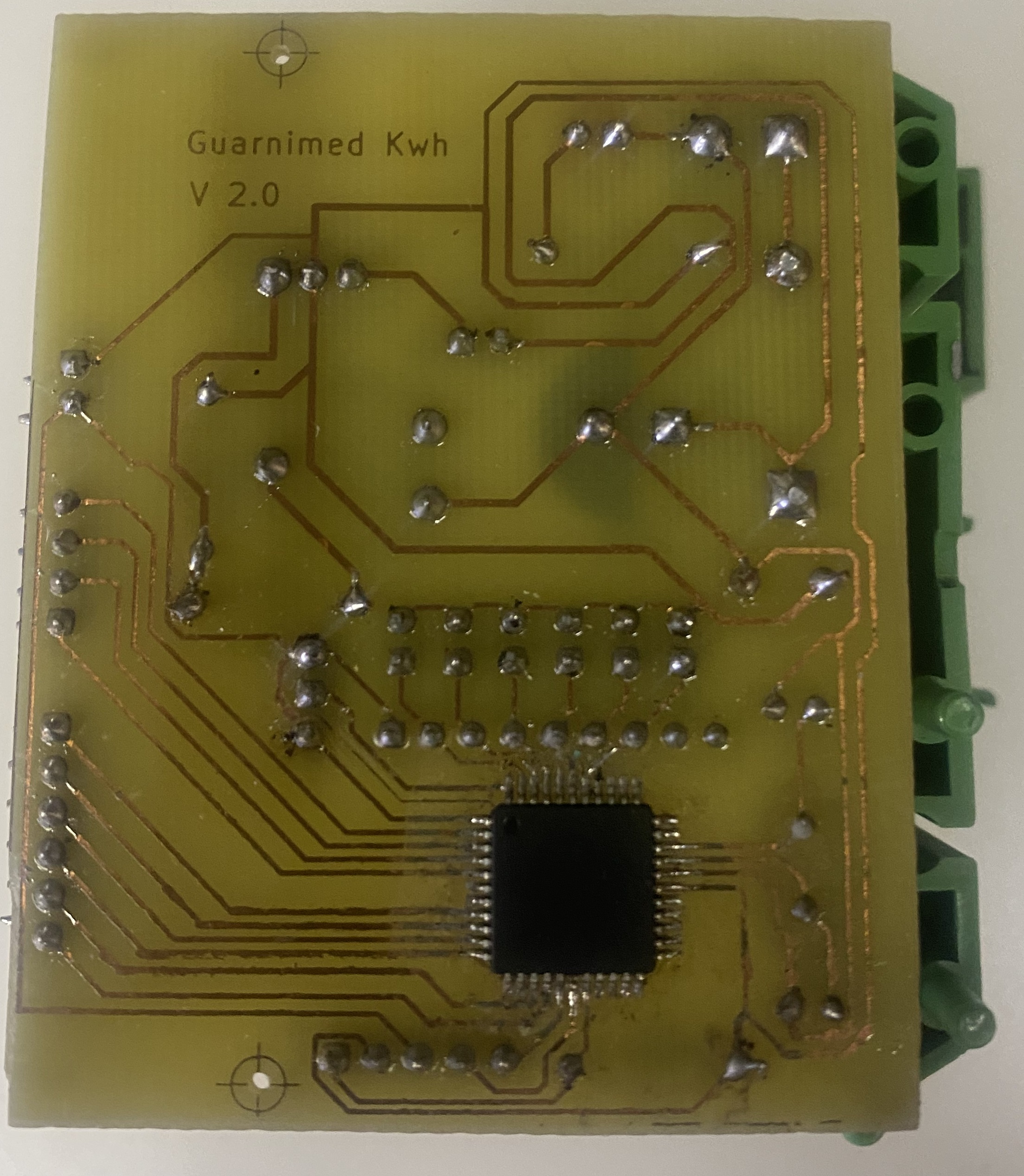

Queste sono alcune foto.
Per commenti o suggerimenti scrivetemi pure.
