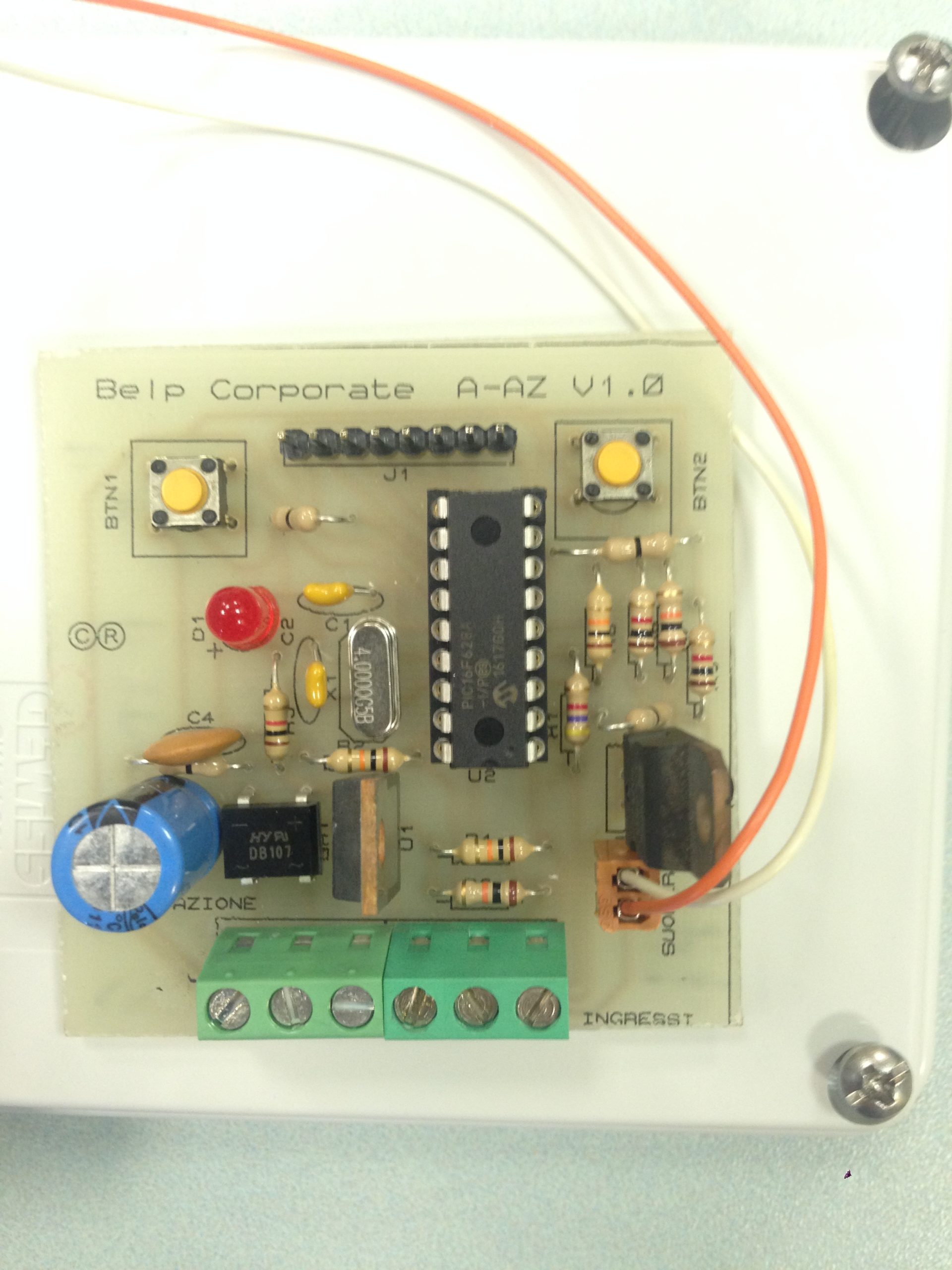

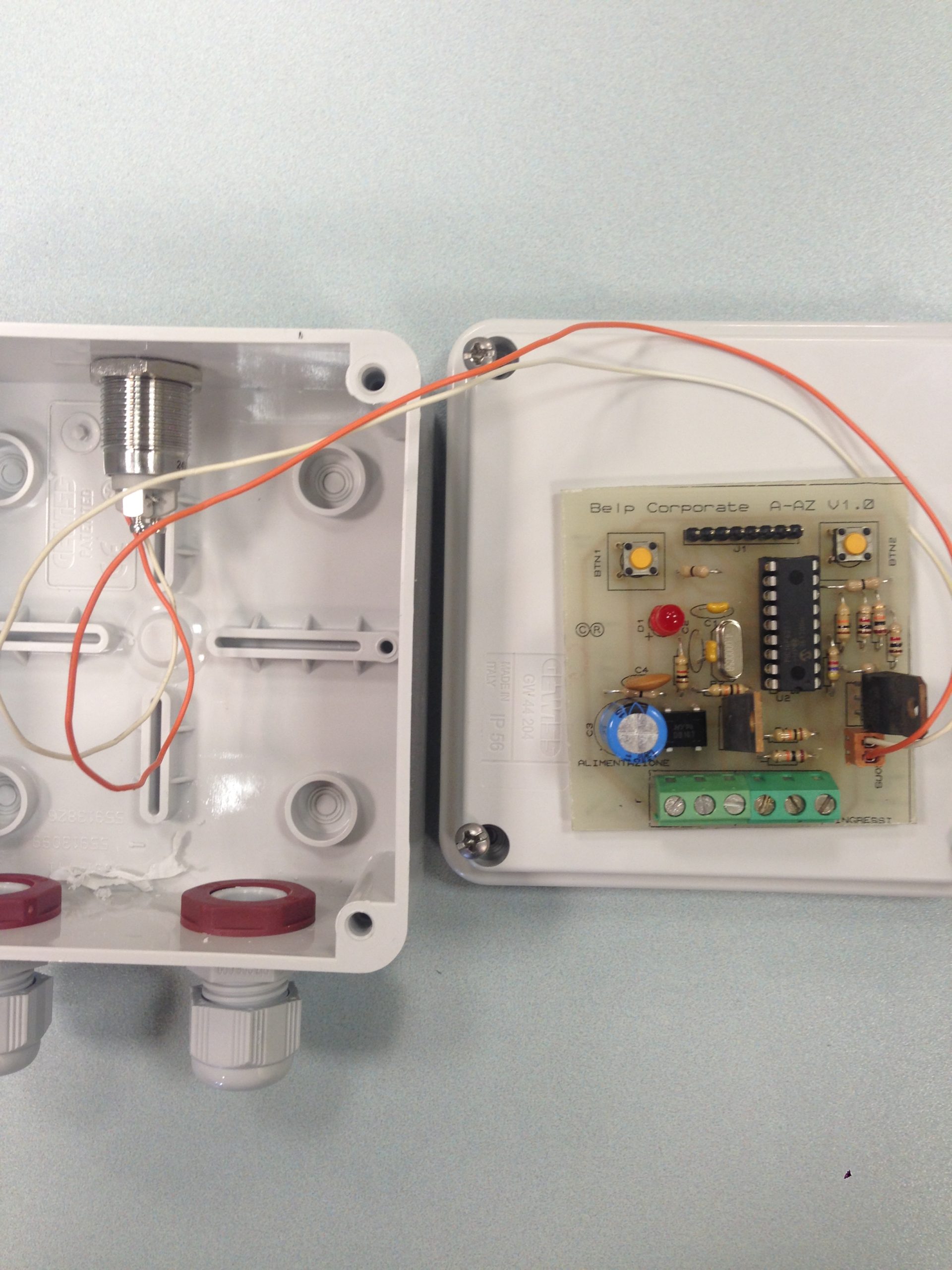

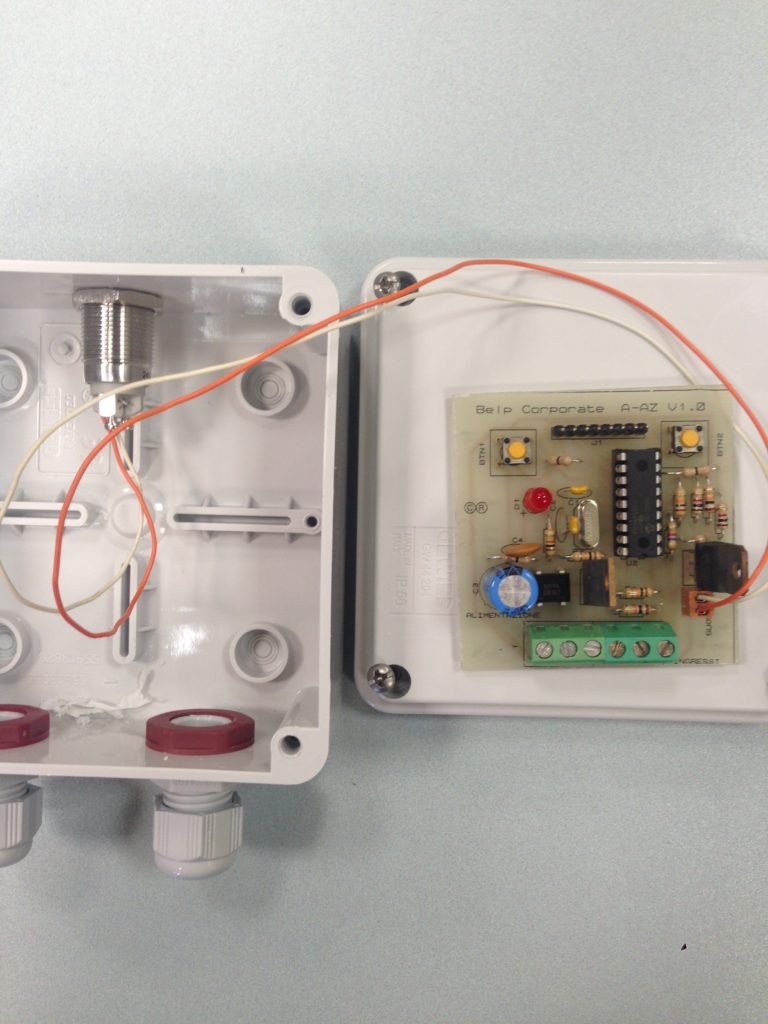

Questo picco e semplice circuito serve come allarme , funziona in maniera che quando alimentato a 24 vcc/vac si attiva un timer interno che se non viene interrotto nel tempo impostato fa suonare un buzzer alta frequenza, per la programmazzione basta che all’alimentazione iniziale premendo il tasto per tot secondi il timer prenderà come riferimento quei secondi impostandoli nella memoria eeprom interna, se non premuto effettuerà il conto alla rovescia dei secondi impostati.

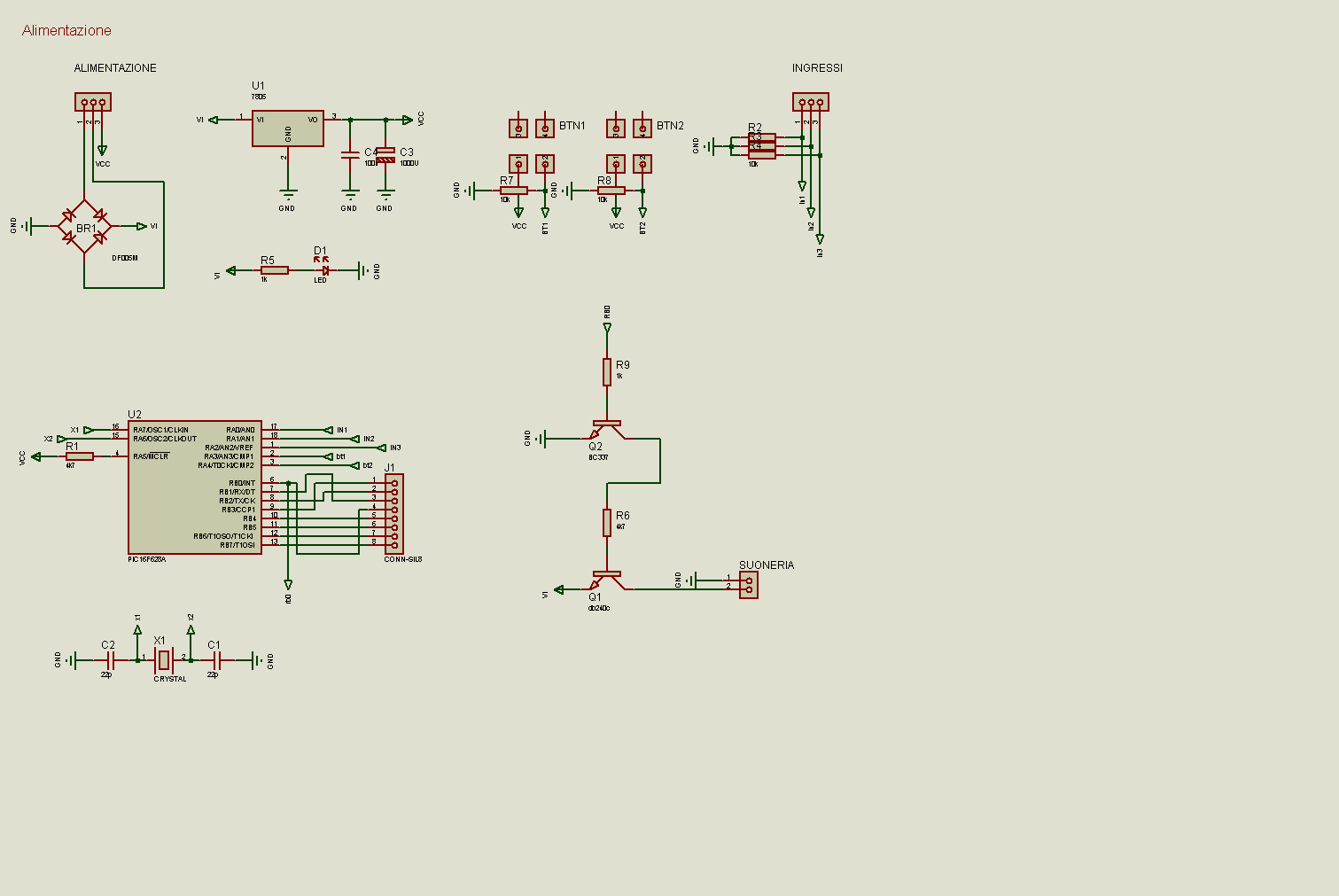

Qui allego schema.
Qui allego firmware dell’allarme.
Per info o commenti scrivetemi pure.
