Scheda : /
10 Pulsanti IN slave
Trasmissione codice rs232
Master decodifica codice attiva rispettivo rele.

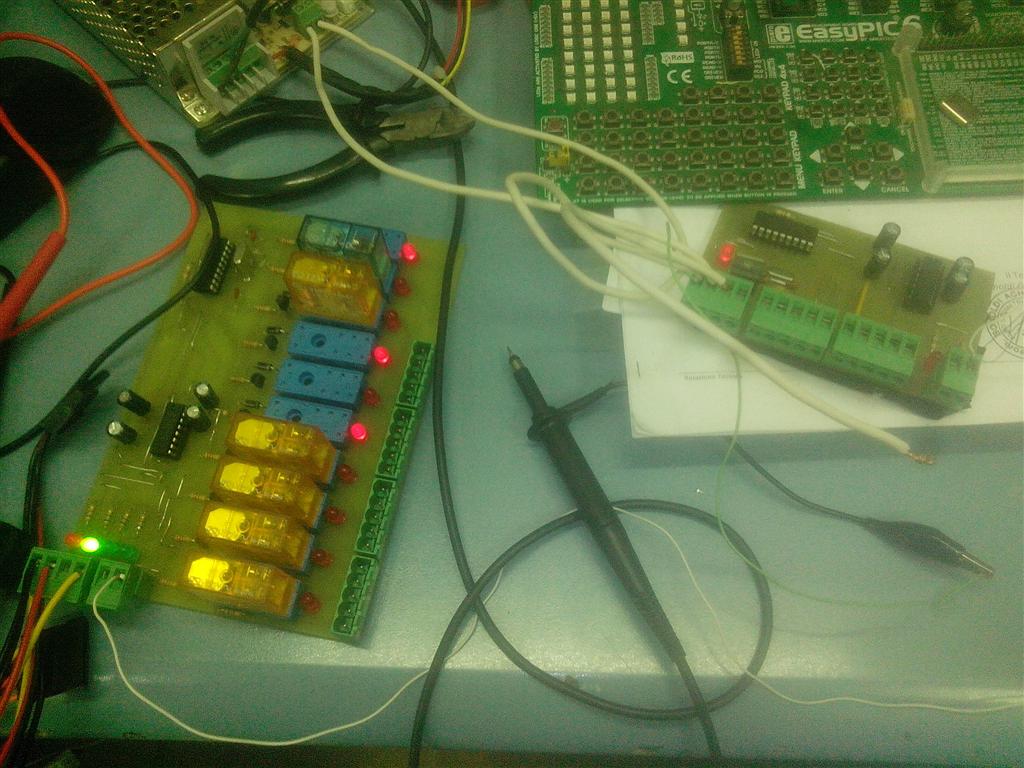

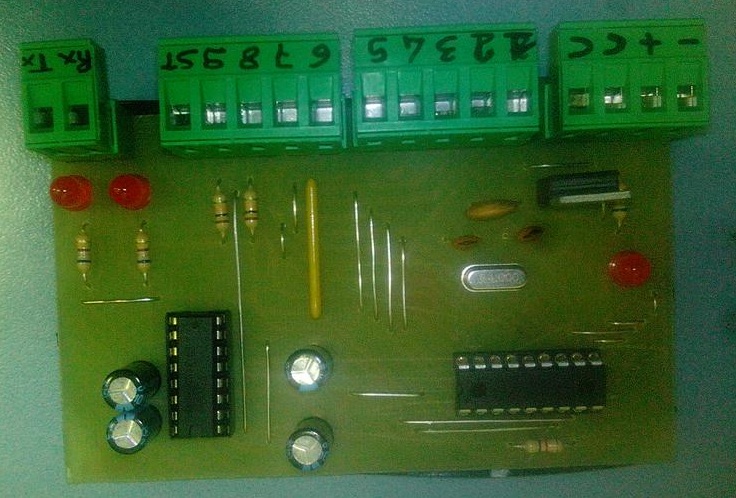

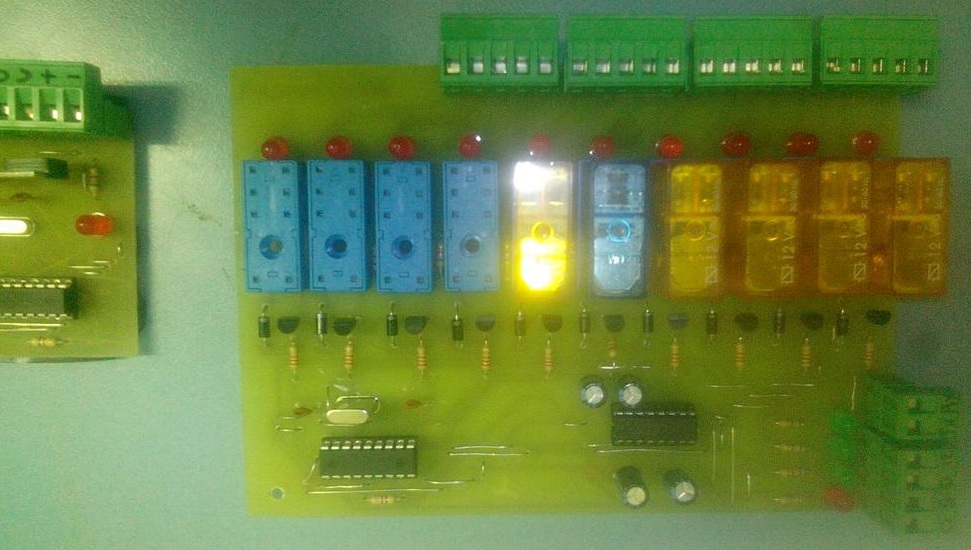

ANTEPRIMA SCHEDA
SPIEGAZIONE:
LA SCHEDA POSSIEDE 10 INGRESSI E LI ASSOCIA AD UN CODICE DECIMALE DA 1 A 10.
TRAMITE LA UART LO INVIA AL MAX 232 , VIENE TRASMESSO SULLA LINEA SERIALE VERSO LA SCHEDA MASTER / SLAVE IL QUALE DECODIFICA IL CODICE E LO RIFLETTE SULLE PORTE D’USCITA

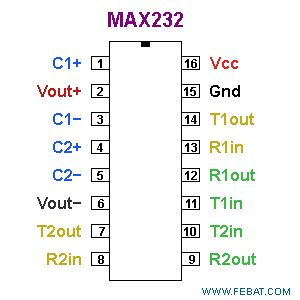

SPIEGAZIONE RAPIDA DEL MAX232
IL MAX232 A UN DOPPIO INGRESSO RX E UN DOPPIO INGRESSO TX CON I RISPETTIVI OUT PORTANDO IN TRASMISSIONE LE USCITE A + 12 VOLT PER LOGICA 1 E -12 VOLT PER LA LOGICA 0.
INTRODUZIONE
Lo standard RS-232, di cui si sente spesso parlare, è un protocollo di comunicazione seriale asincrona utile per collegare ad un personal computer dei circuiti esterni. Dato che il canale seriale RS-232 deve essere discretamente immune ai disturbi, i livelli di tensione adoperati sono diversi da quelli di tipo TTL o CMOS. Così è necessario dover traslare le tensioni per adattarle ai circuiti elettronici. Per maggiori immunità ai disturbi esiste una variante dell’interfaccia RS-232, che prende nome di RS-485, dove affianco ad ogni segnale, viene riportato anche il suo complementare…
Ecco qui sotto la tabella di relazione delle tensione tra lo standard TTL-CMOS e RS-232.
Come è possibile vedere, non solo le tensioni sono diverse e ben più alte, per garantire una buon immunità ai disturbi, ma anche sono invertiti.
Con è necessario disporre di un traslatore ed invertitore di tensione.

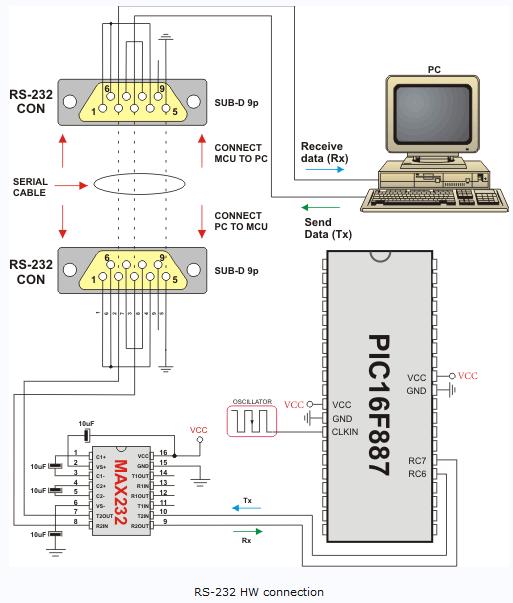

Per far ciò, ci sono diverse soluzioni, dalle più semplici, che richiedono dei transistors e/o i ±12 Volt, alle più eleganti, che utilizzano dei circuiti integrati appositamente concepiti; uno tra questi è il MAX232, prodotto dalla Maxim: www.maxim-ic.com.
Per quanto riguarda la velocità di comunicazionetrasmissione, si può arrivare anche ad 1Mbit/s.
| TTL – CMOS | RS-232 |
| livello logico “0” | +12 Volt (+6V…+15V) |
| livello logico “1” | -12 Volt (-0V…-15V) |
QUESTO PER QUANTO RIGUARDA LA TRASMISSIONE SULLA SERIALE

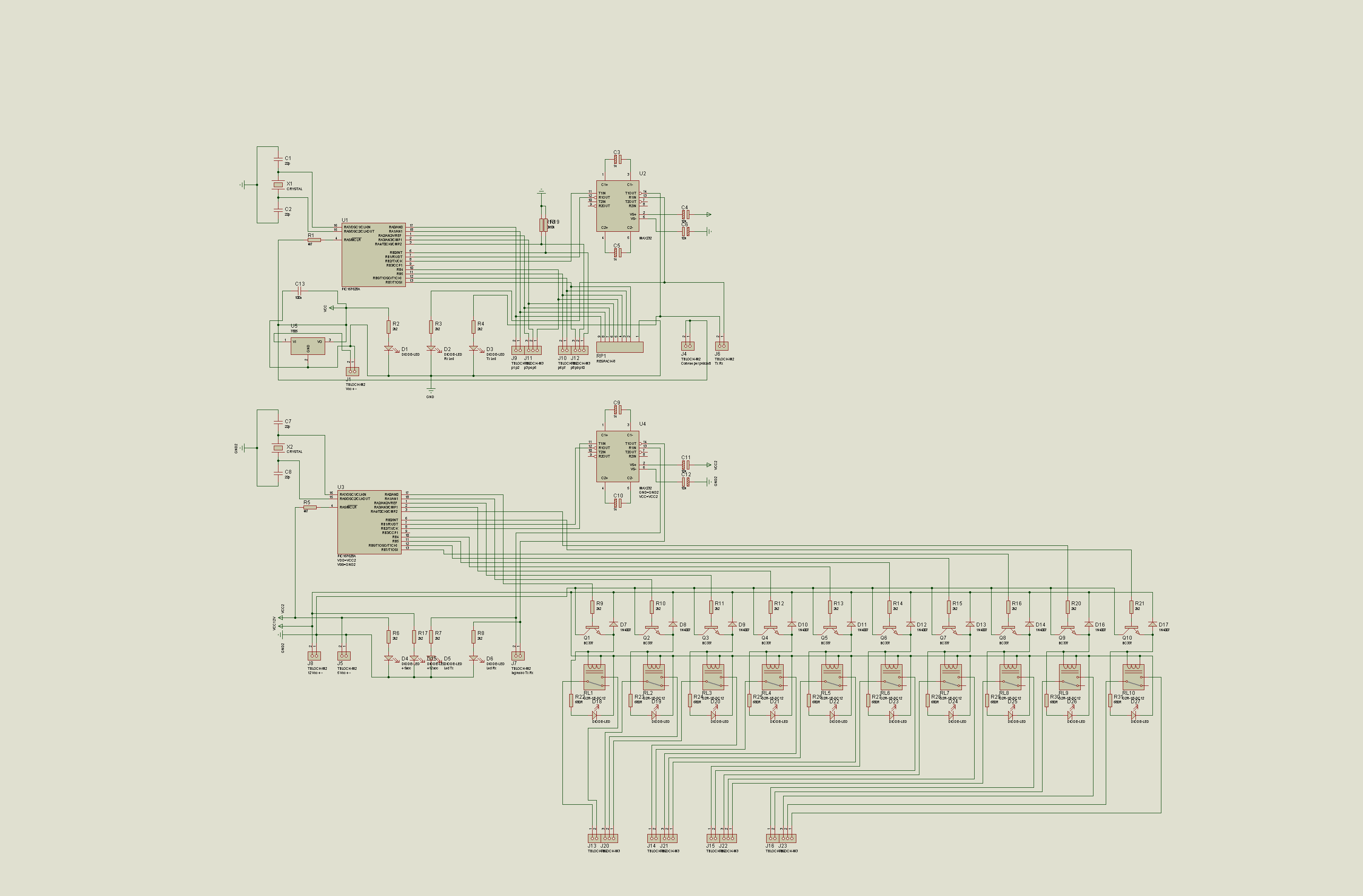

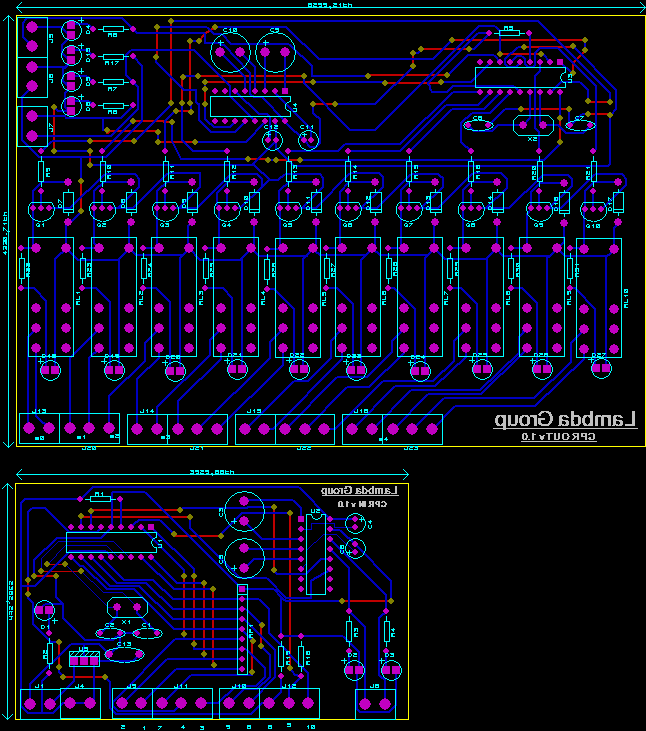

IN QUANTO IL CIRCUITO SCHEMATICO
ALLEGATO FILE SCARICA
LE PIC INPIEGATE SONO LA 16F628A

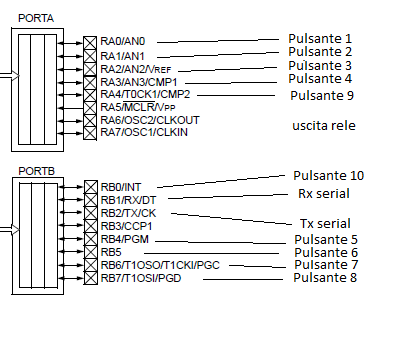

SCHEMA SCHEDA IN

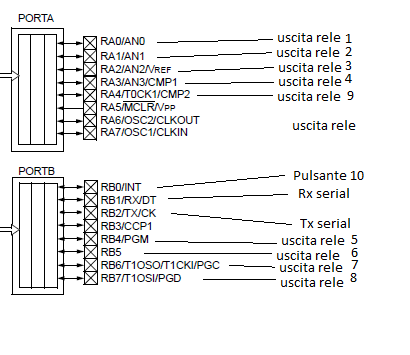

SCHEMA SCHEDA OUT
GUIDA RS232
