Ebbene si, dopo aver costruito l’Atomic Bomb non poteva mancare anche la sua console.

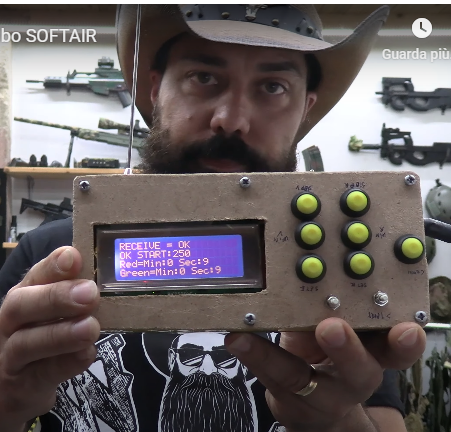

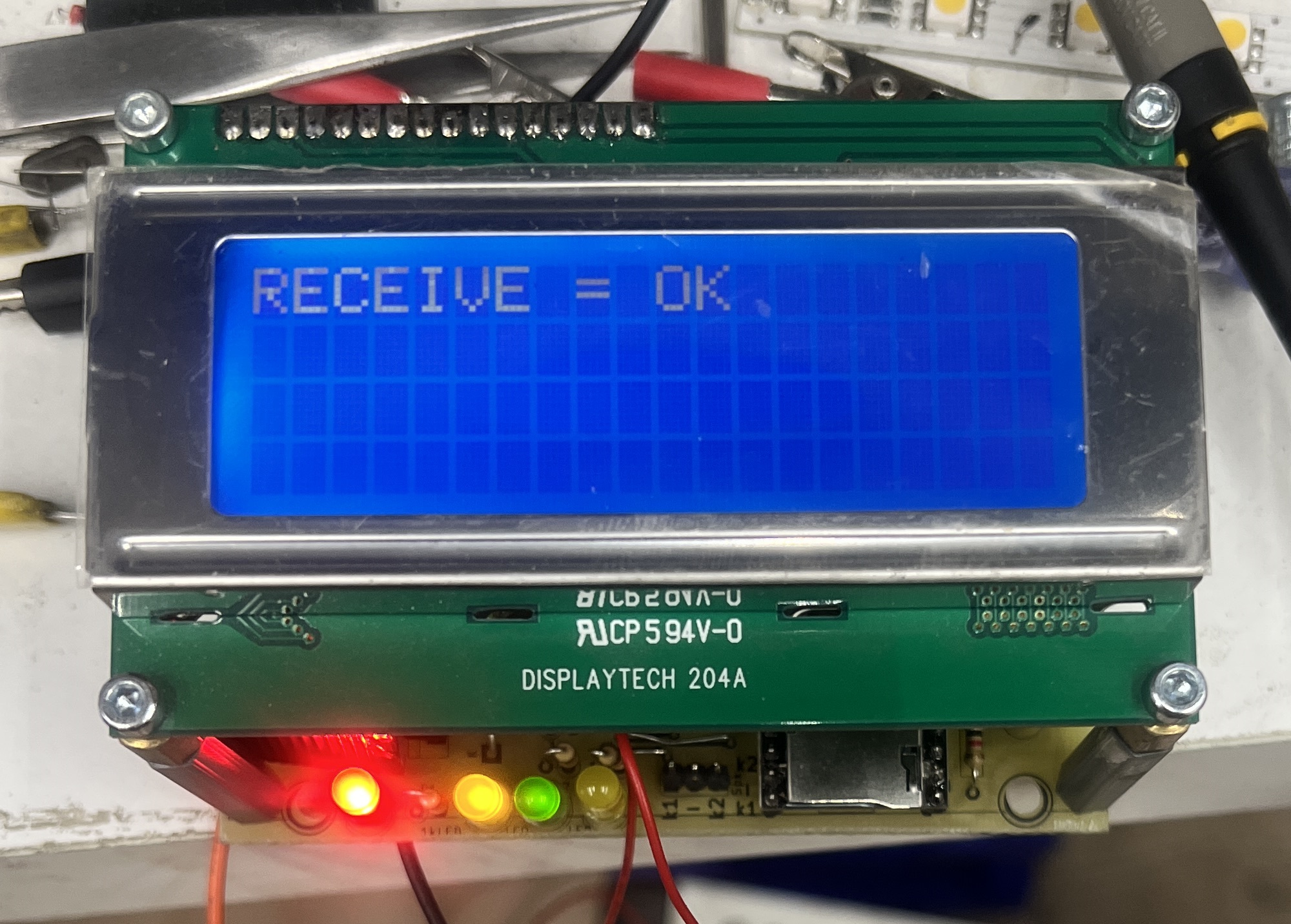

Questa console è in grado di avviare fermare e impostare dell’Atomic Bomb oltre a visualizzare sul display Lcd il tempo residuo.

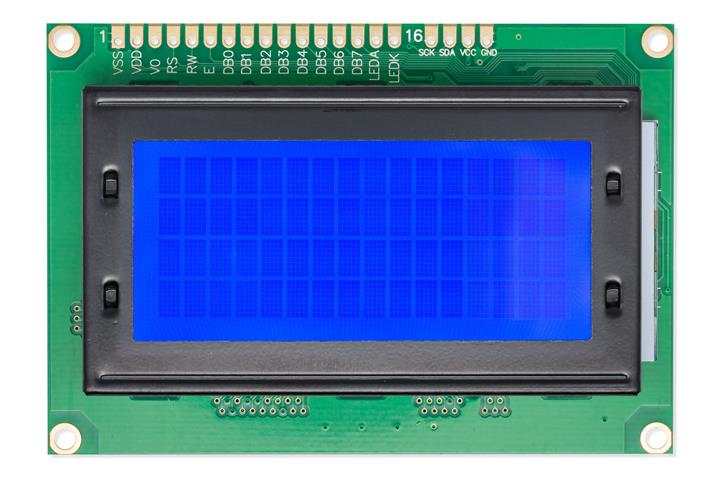

Display Lcd 4×16 caratteri
Dotato di 6 pulsanti
2 Set Red o Green
2 Avvio Red o Green
2 Stop Red o Green
1 Connect
Con i pulsanti si possono impostare i minuti del display red o green 5 minuti ogni pressione, avviare il timer Display Red o avviare il Timer Display Green, fermare i timer e connetterci all’Atomic Bomb.
Abbiamo usato un microcontrollore a 8bit 16f887.

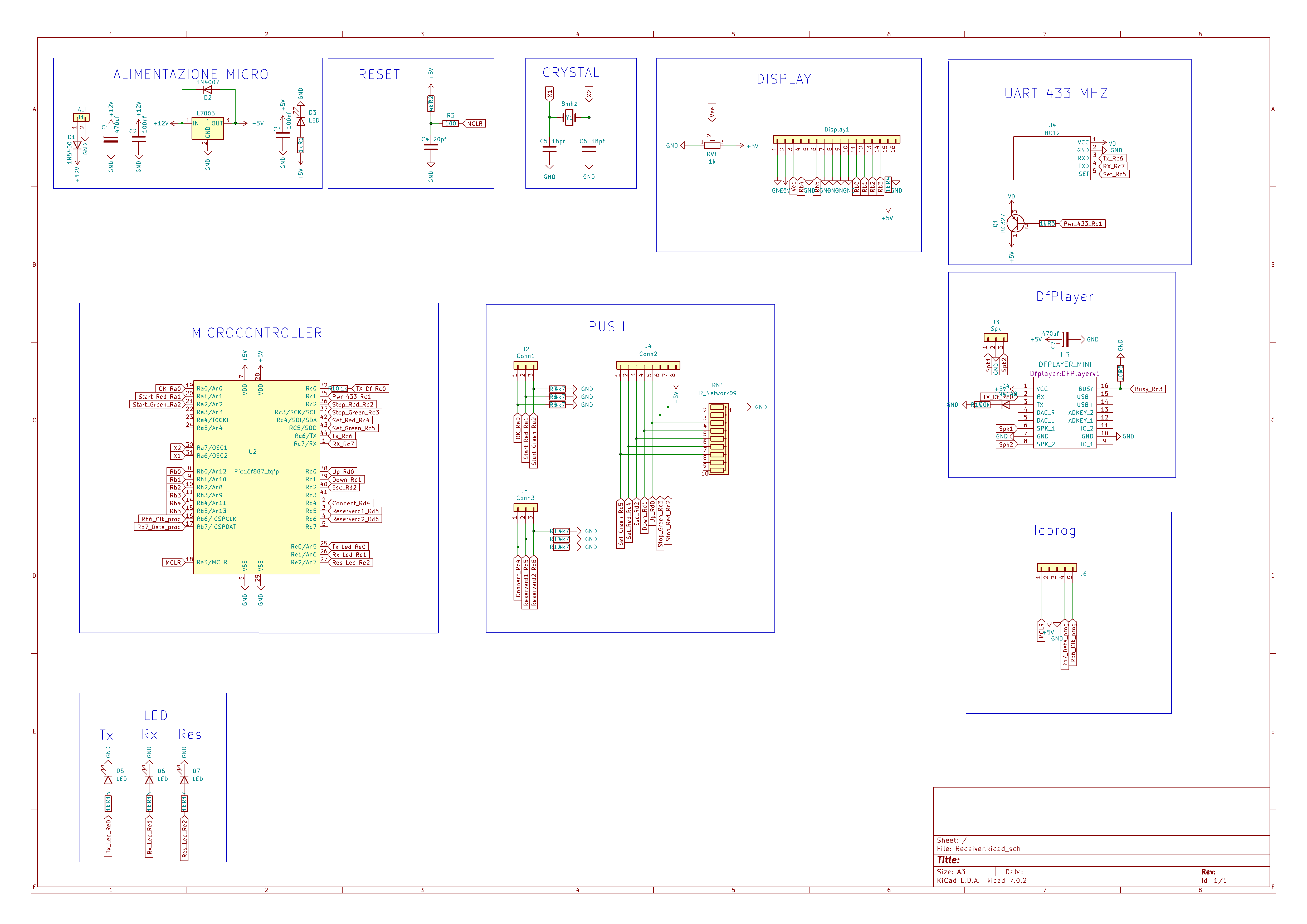

Alleghiamo schemi e firmware.
Questi sono alcuni mp3 che abbiamo usato per l’Atomic Bomb ma volendo basta seguire la struttura e si possono caricare a piacere.
Link all’Atomic Bomb Atomic Bomb Softair
