Questo progetto semplice ed efficace , avevo uno scopo creare delle bobine su dei supporti in varie leghe metalliche ed ecco la soluzione, cosi con questo circuito posso regolare la quantità di spire da fare in ambo i versi di marcia.
Composto da una pic 16f887 e un stepper motor L298.

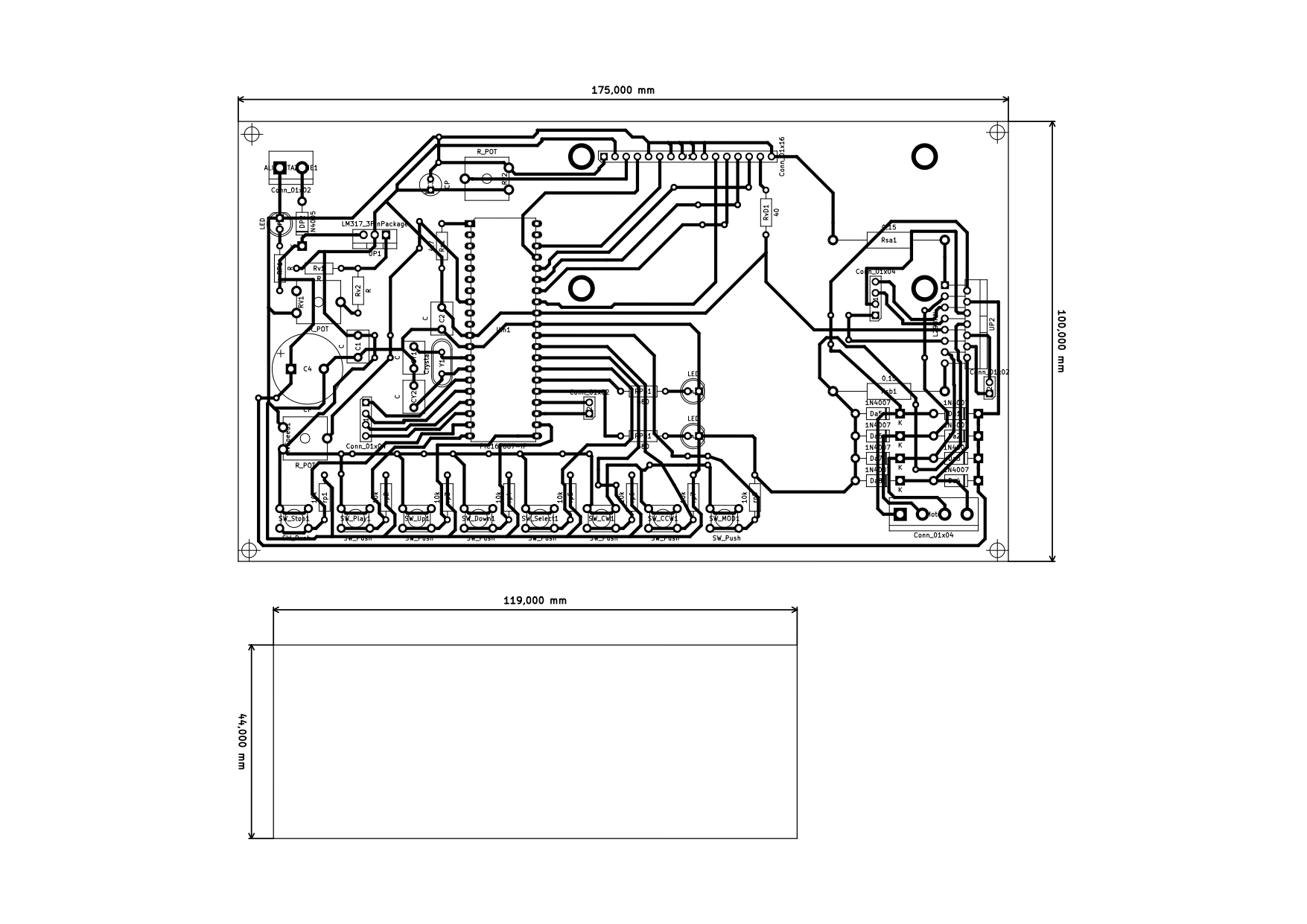

Qui allego file progetto realizzato con kicad e firmware con Flowcode 7

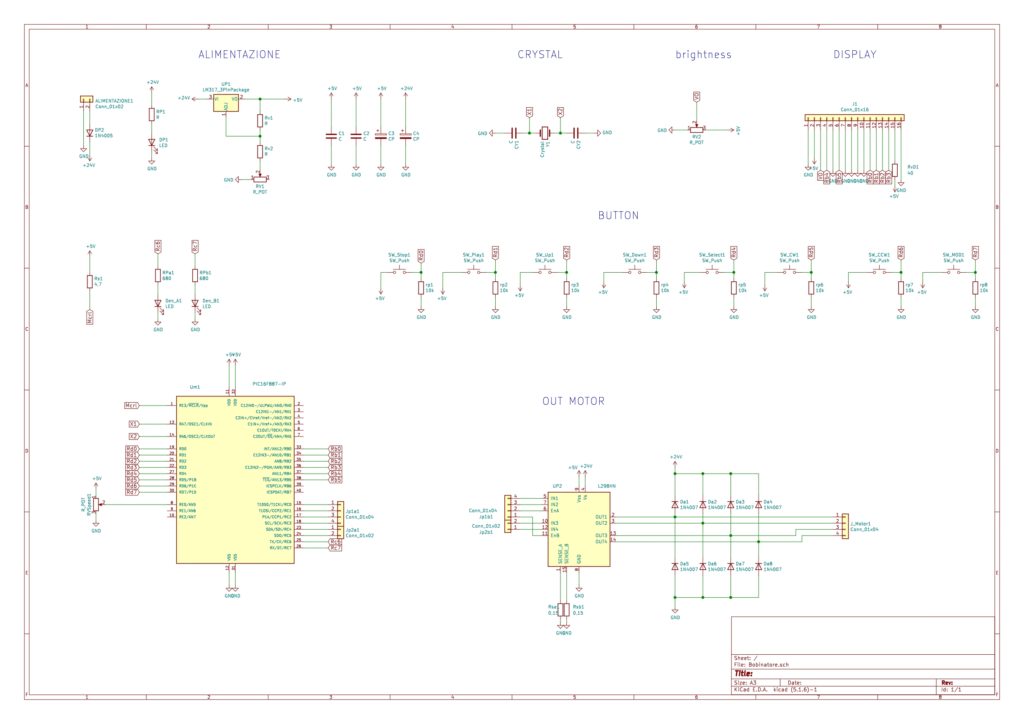

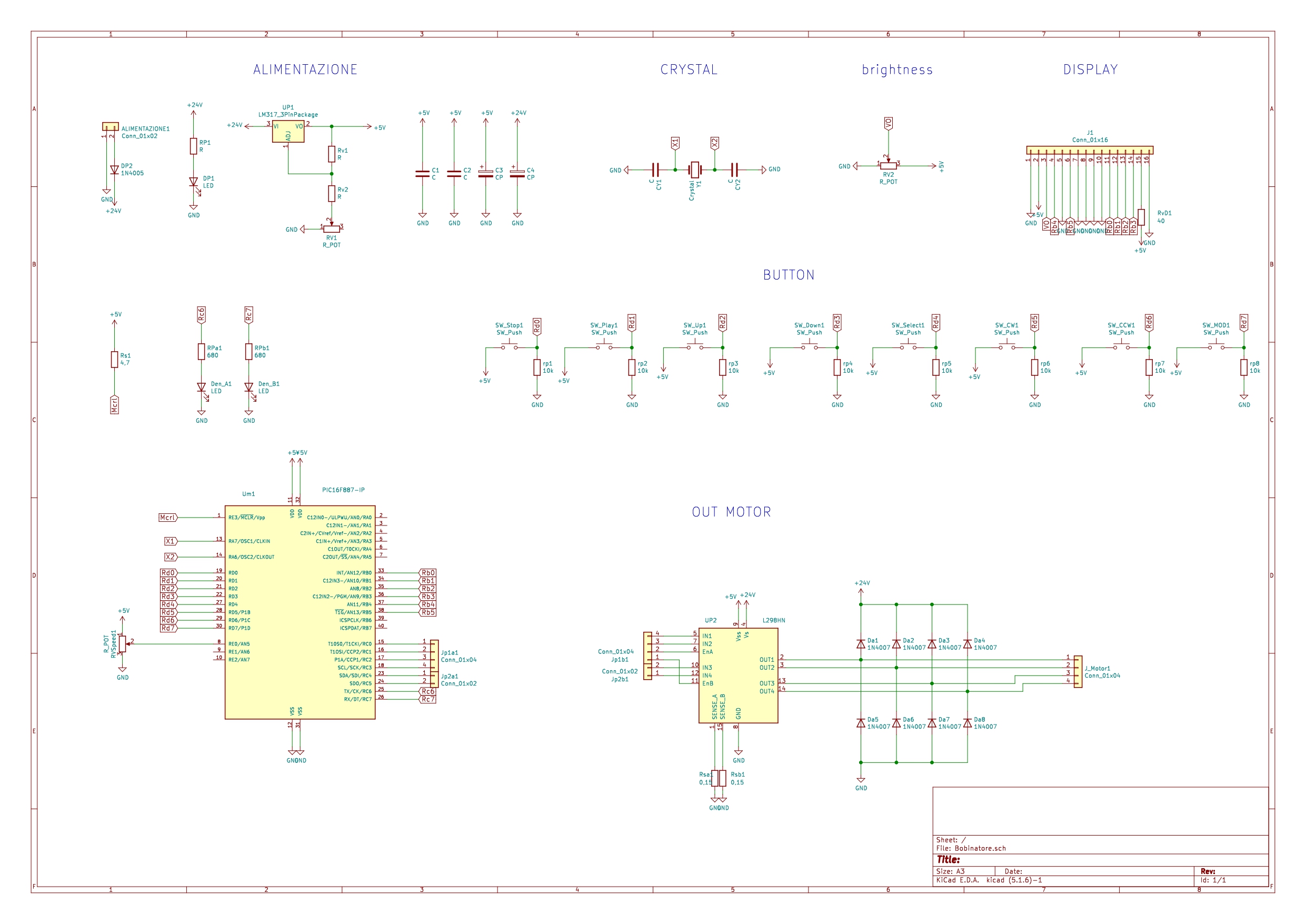

Schema
Firmware

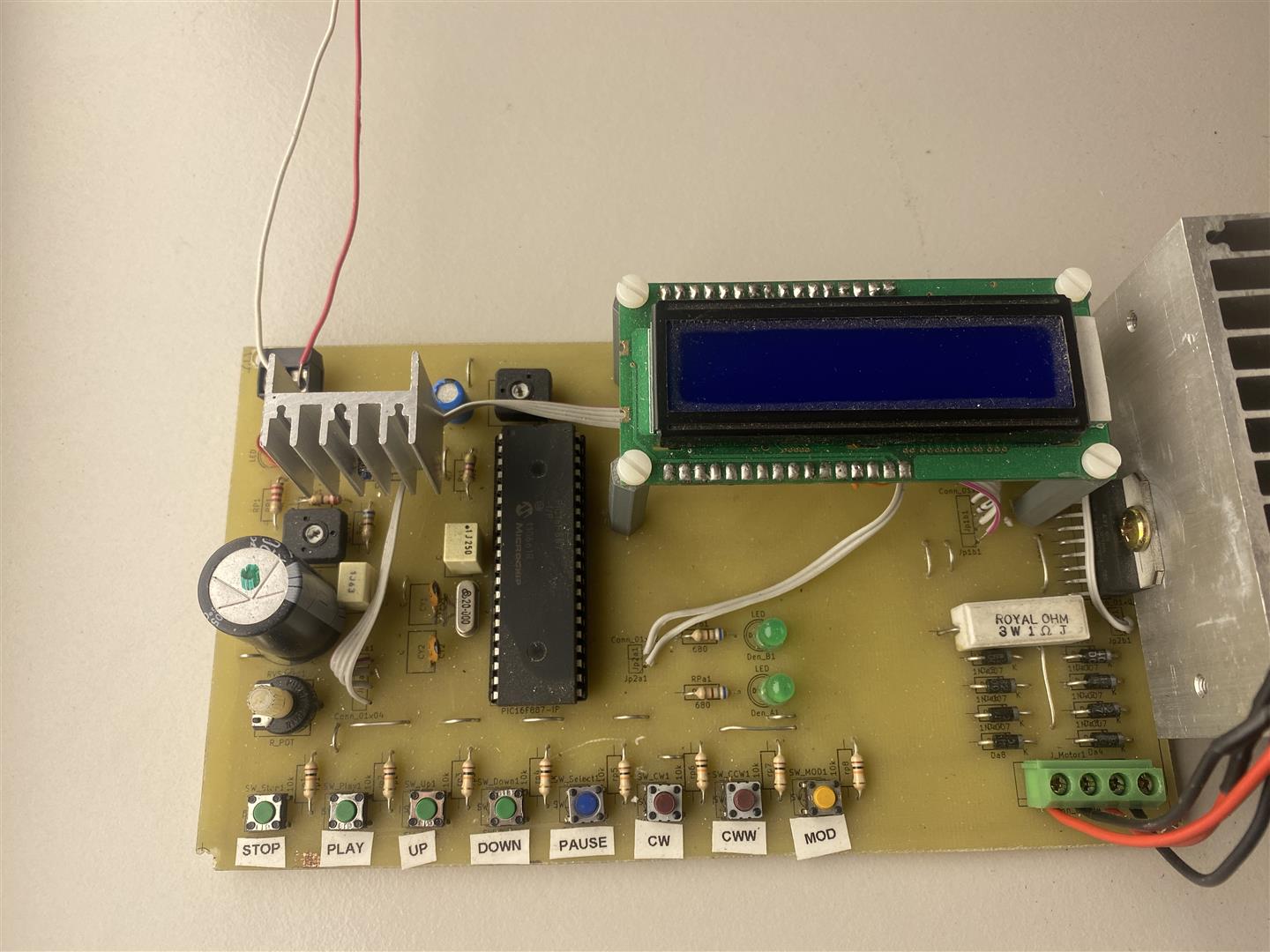

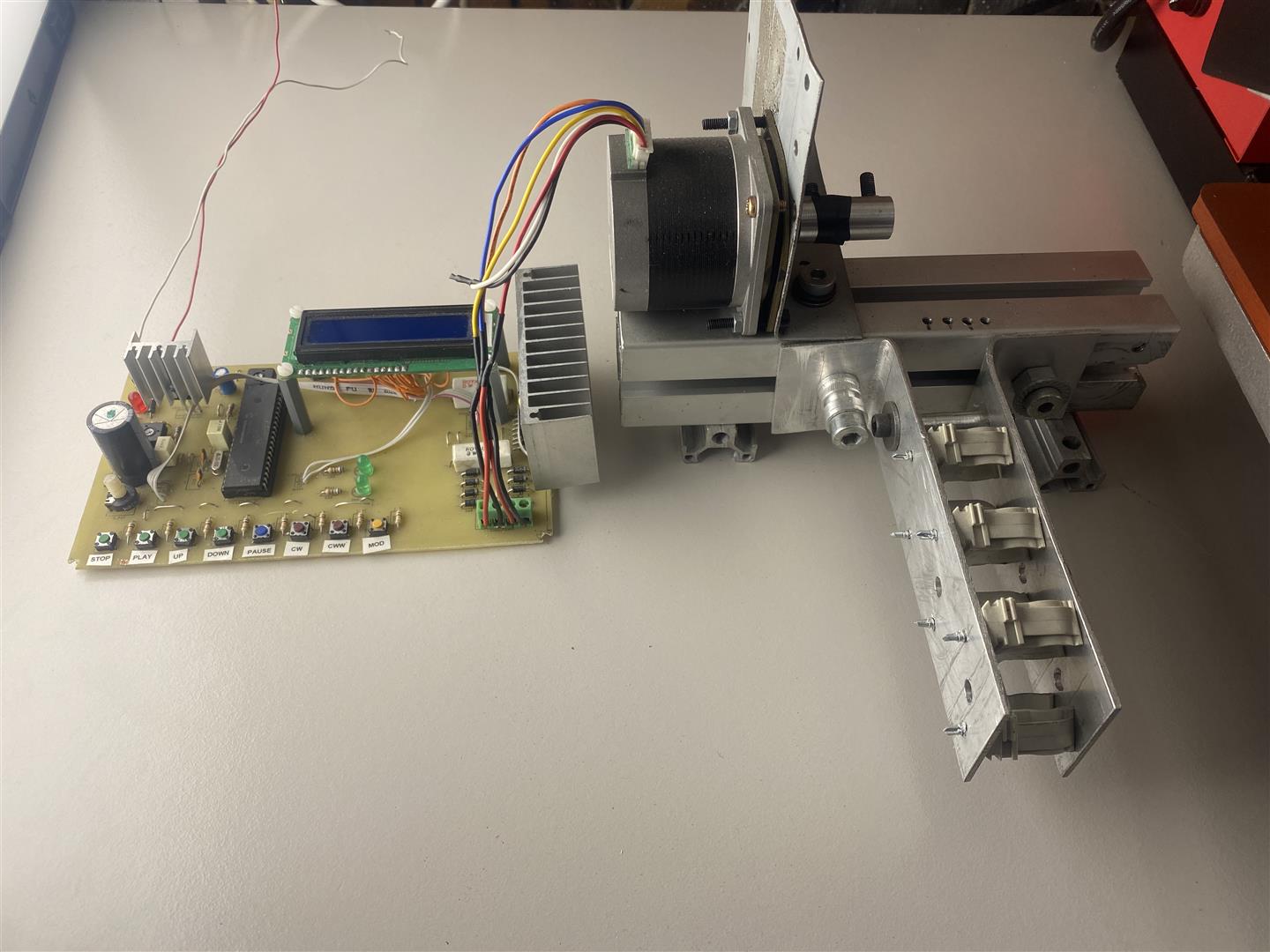

Queste sono alcune foto e video
